Vollständige 6S 5-Zoll FPV Freestyle Bauanleitung: Teile, Montage und Einrichtung

Einleitung

Der Bau eines 6S 5-Zoll FPV Freestyle Quadcopters kann anfangs überwältigend wirken, wenn man mit der Vielzahl an Komponenten und Fachbegriffen konfrontiert wird. Diese Anleitung führt Sie Schritt für Schritt durch den gesamten Prozess, vom Rahmenaufbau bis zur Betaflight-Konfiguration, sodass Sie auch als FPV-Neuling einen klaren Weg vor sich haben.

Dies ist kein Billigbau, bei dem man nur hofft, dass alles funktioniert. Stattdessen liegt der Fokus auf Zuverlässigkeit und Langlebigkeit, was ihn zu einer exzellenten Wahl für den Einstieg in digitales FPV macht. Die Komponenten sind bewährte Leistungsträger, die den Anforderungen des Freestyle-Fliegens, einschließlich Abstürzen und harten Landungen, gewachsen sind.

Komponentenauswahl

Motoren: Meepskin 2207 Neon

Die Meepskin 2207 Neon Motoren sind eine solide Wahl für Freestyle-Flüge. Diese 250 KV Motoren sind in auffälligem Neonpink sowie in Neongelb und anderen KV-Optionen erhältlich. Zum aktuellen Verkaufspreis von etwa 11 Dollar pro Stück bieten sie ein hervorragendes Preis-Leistungs-Verhältnis, ohne die Leistung zu beeinträchtigen. Meepskin bietet zudem einen 10 Prozent Rabattcode für zusätzliche Ersparnisse.

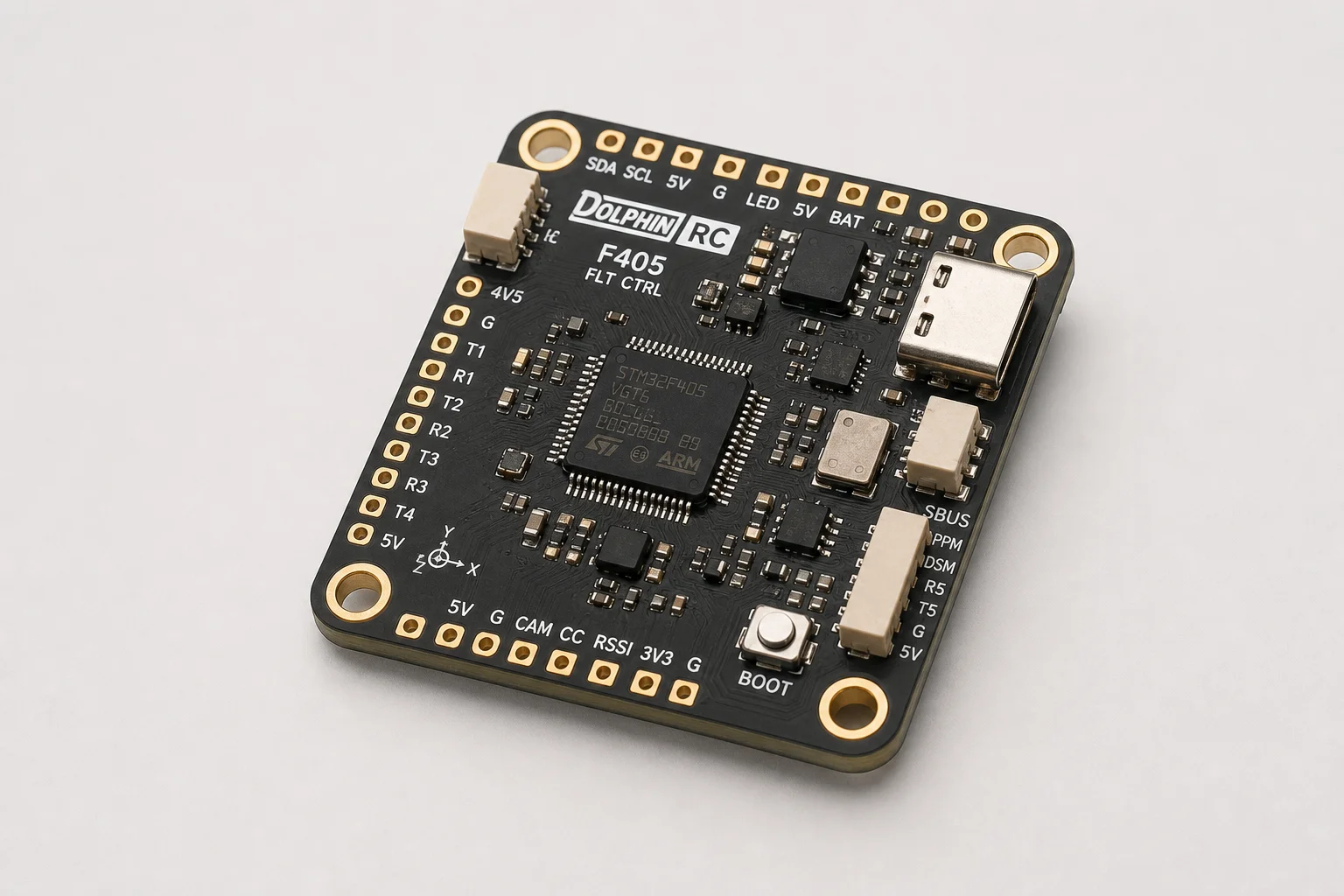

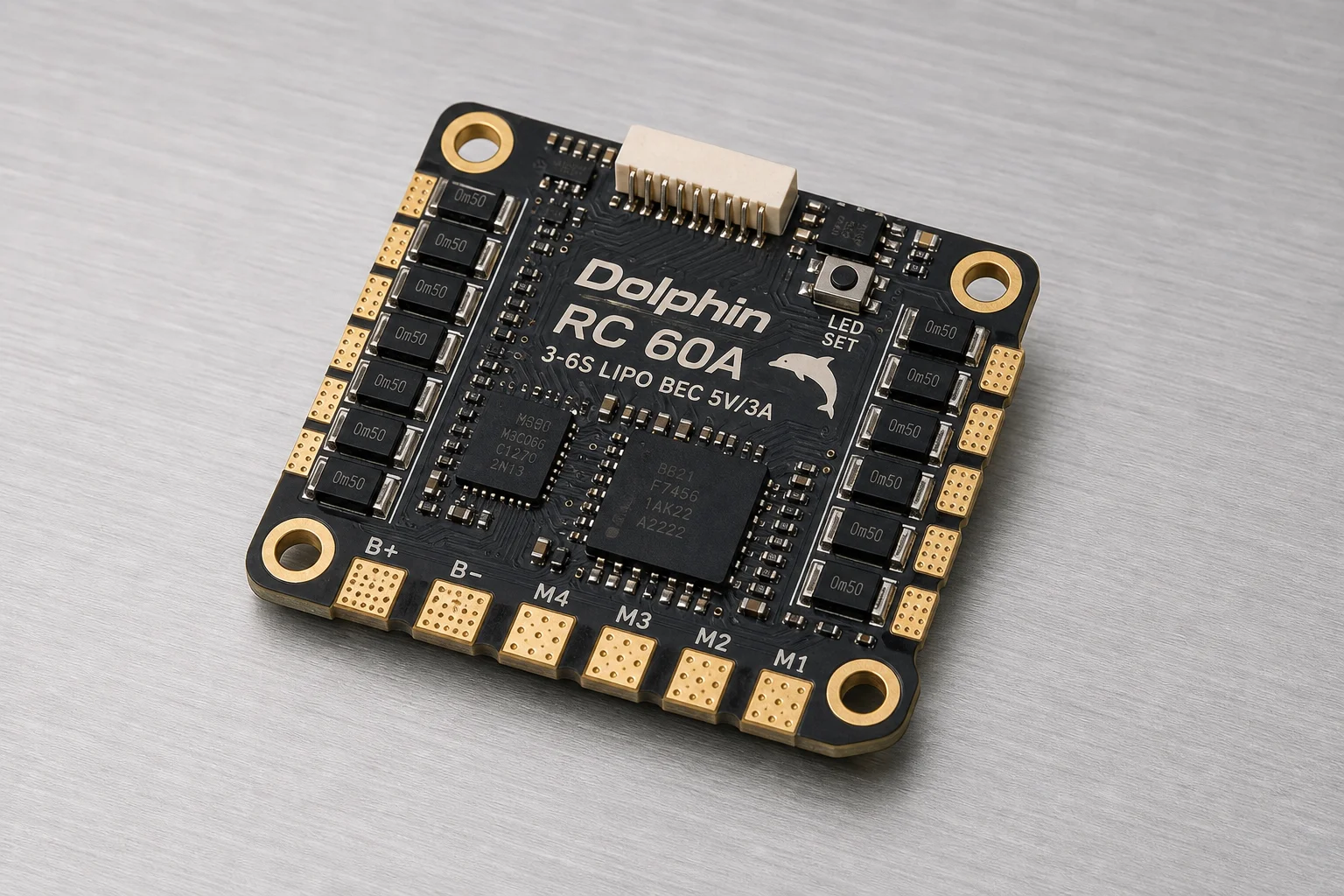

Electronic Speed Controller und Flight Controller Stack

Der Dolphin RC Stack kombiniert einen 60-amp ESC mit einem F405 Flight Controller und kostet etwa 60 Dollar. Der F405 gilt allgemein als überlegen gegenüber dem älteren F411, was diesen Stack besonders preiswert macht. Er umfasst sechs UART-Ports, einen Soft-Serial-TX, einen 16-megabyte Blackbox-Speicher und unterstützt die AM32 ESC-Firmware, die sich schnell zum Industriestandard entwickelt.

Das Kit enthält außerdem einen mittelgroßen Kondensator, Silikondämpfer und vorgelötete Anschlüsse, was die Montage vereinfacht.

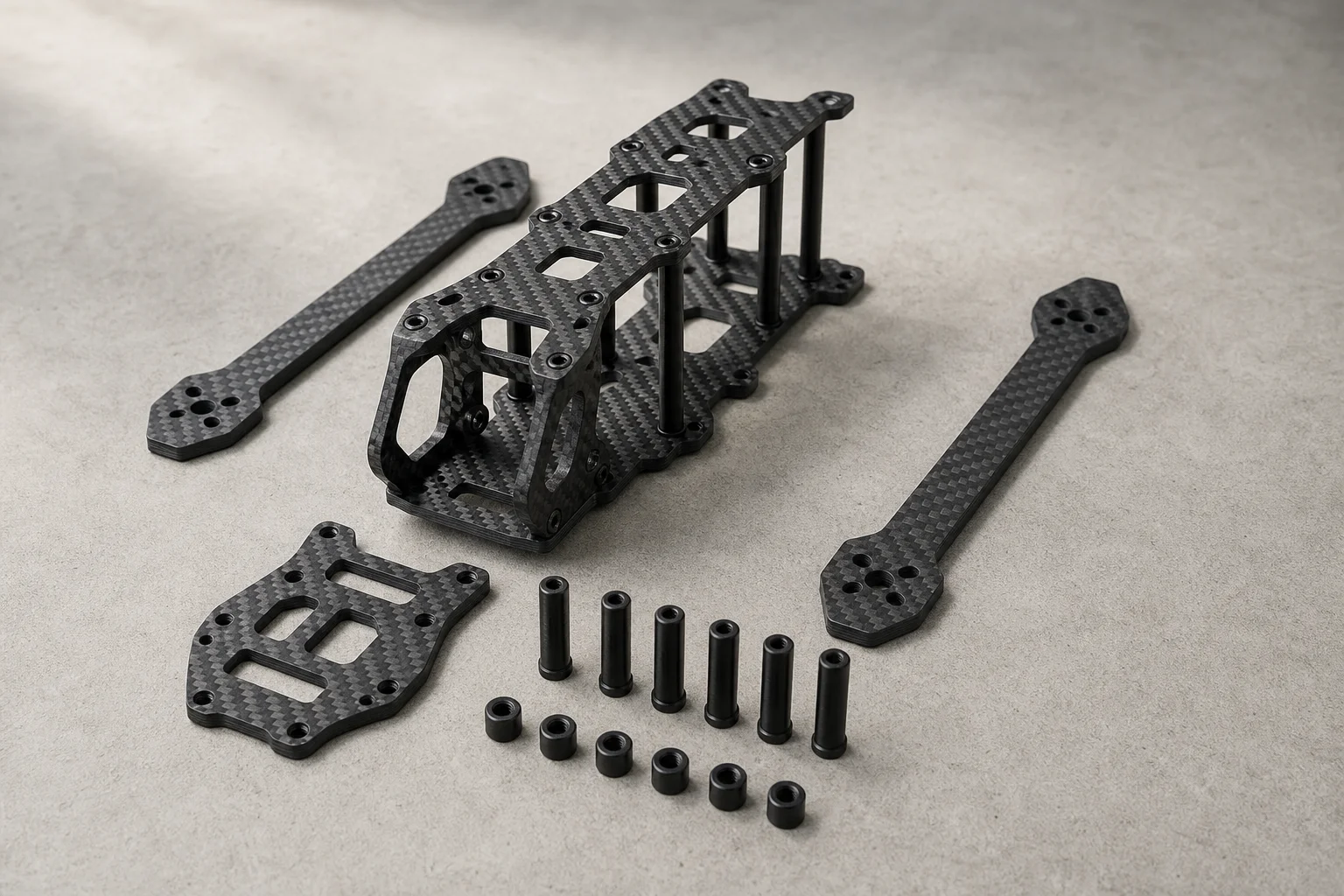

Rahmen: Mark 5X

Der Mark 5X Rahmen ist eine budgetfreundliche Option, die auf AliExpress für etwa 20 Dollar erhältlich ist. Obwohl es sich um einen Klon des originalen GAP RC Designs handelt, eignet er sich hervorragend für Freestyle-Builds. Der Rahmen ist für die DJI O3 Air Unit ausgelegt und bietet Platz für 3D-gedruckte TPU-Teile, die Sie entweder vorinstalliert bestellen oder selbst hinzufügen können.

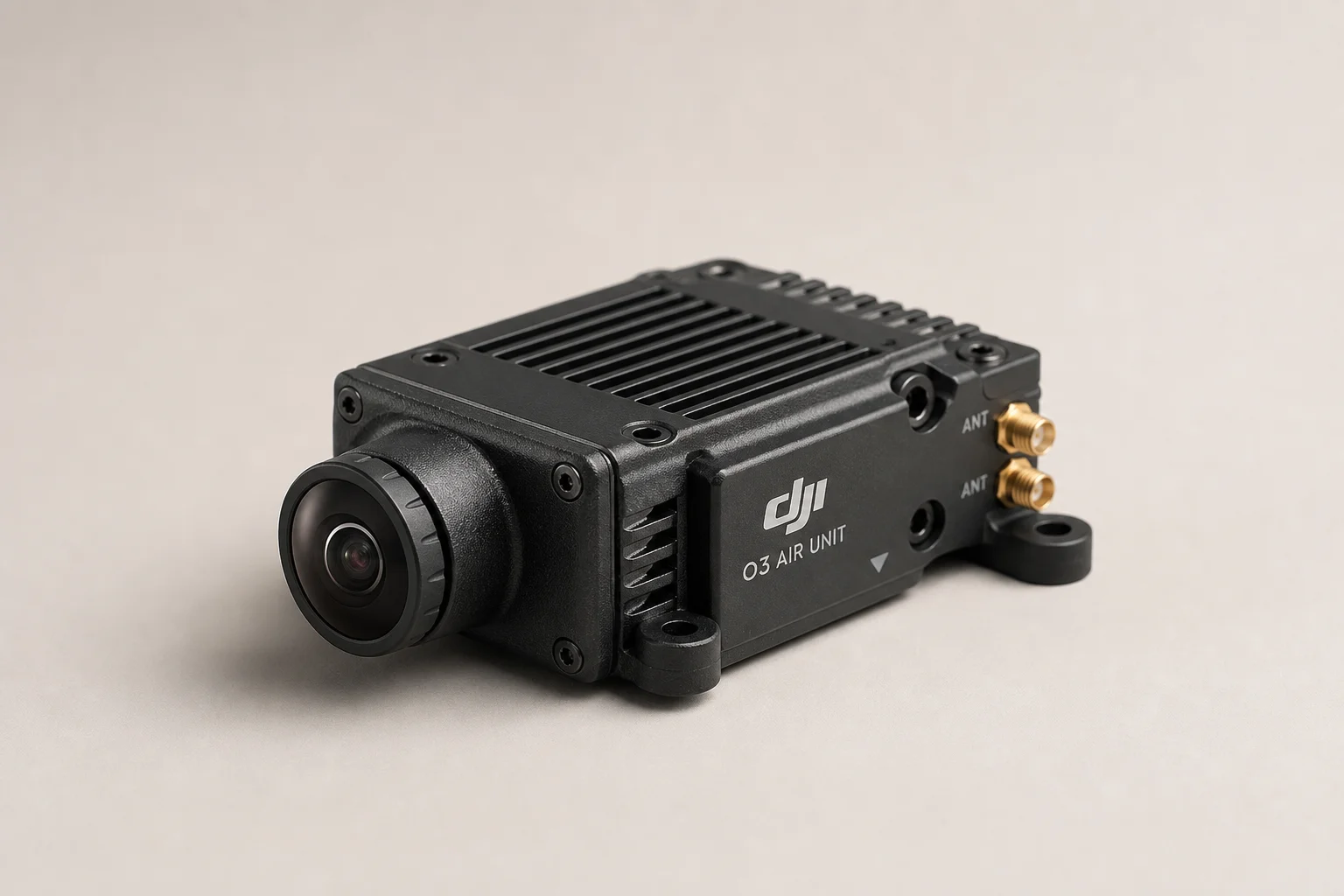

Videosender: DJI O3 Air Unit

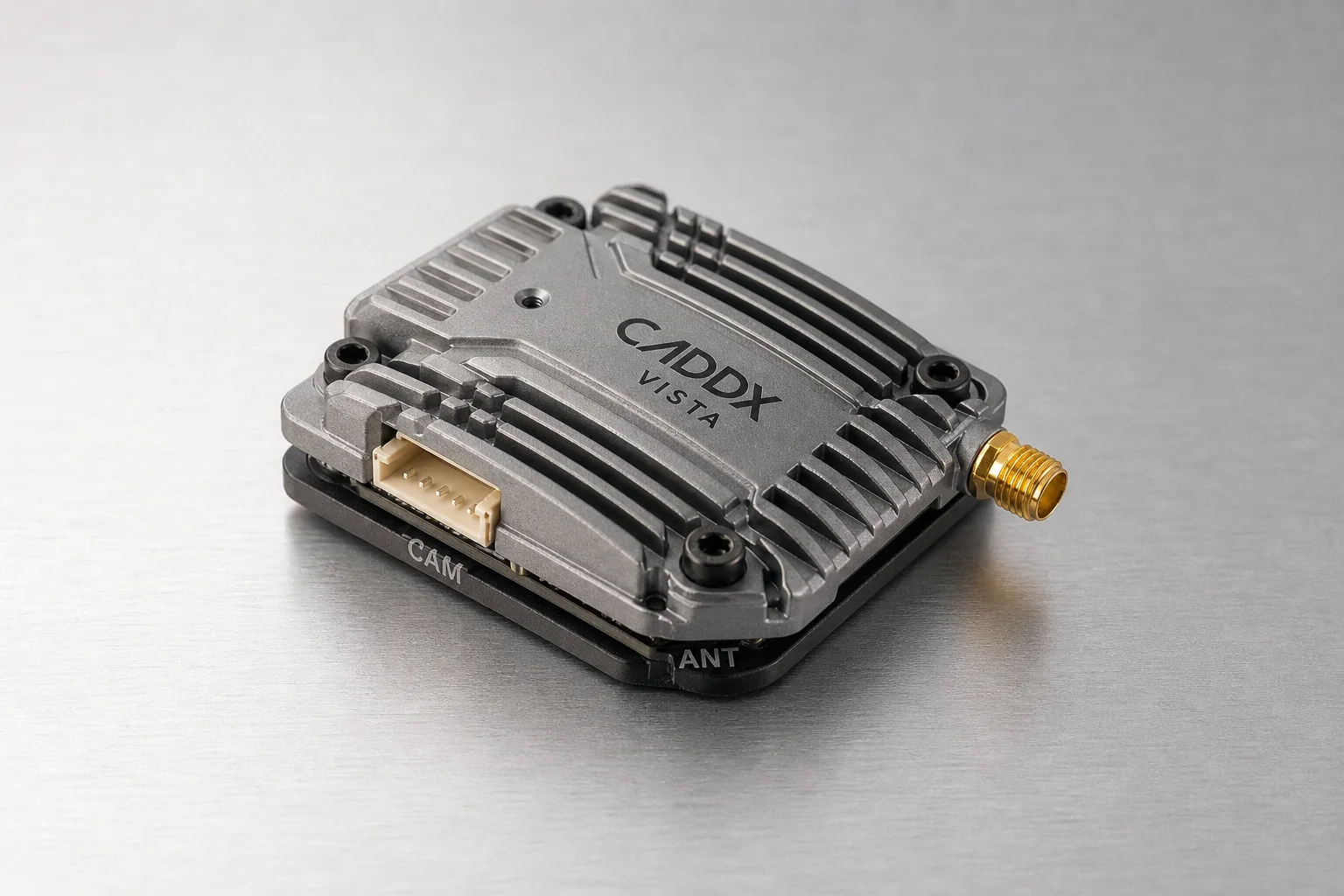

Die DJI O3 bietet das beste digitale FPV-Erlebnis auf dem Markt, ist jedoch schwerer neu zu finden und nicht gerade günstig. Wenn die Kosten ein Faktor sind, ist die Caddx Vista eine solide Alternative, die gebraucht für etwa 60 Dollar erhältlich ist. Der Bauprozess bleibt weitgehend identisch, unabhängig davon, für welches digitale VTX Sie sich entscheiden.

Empfänger: Solo Good ExpressLRS

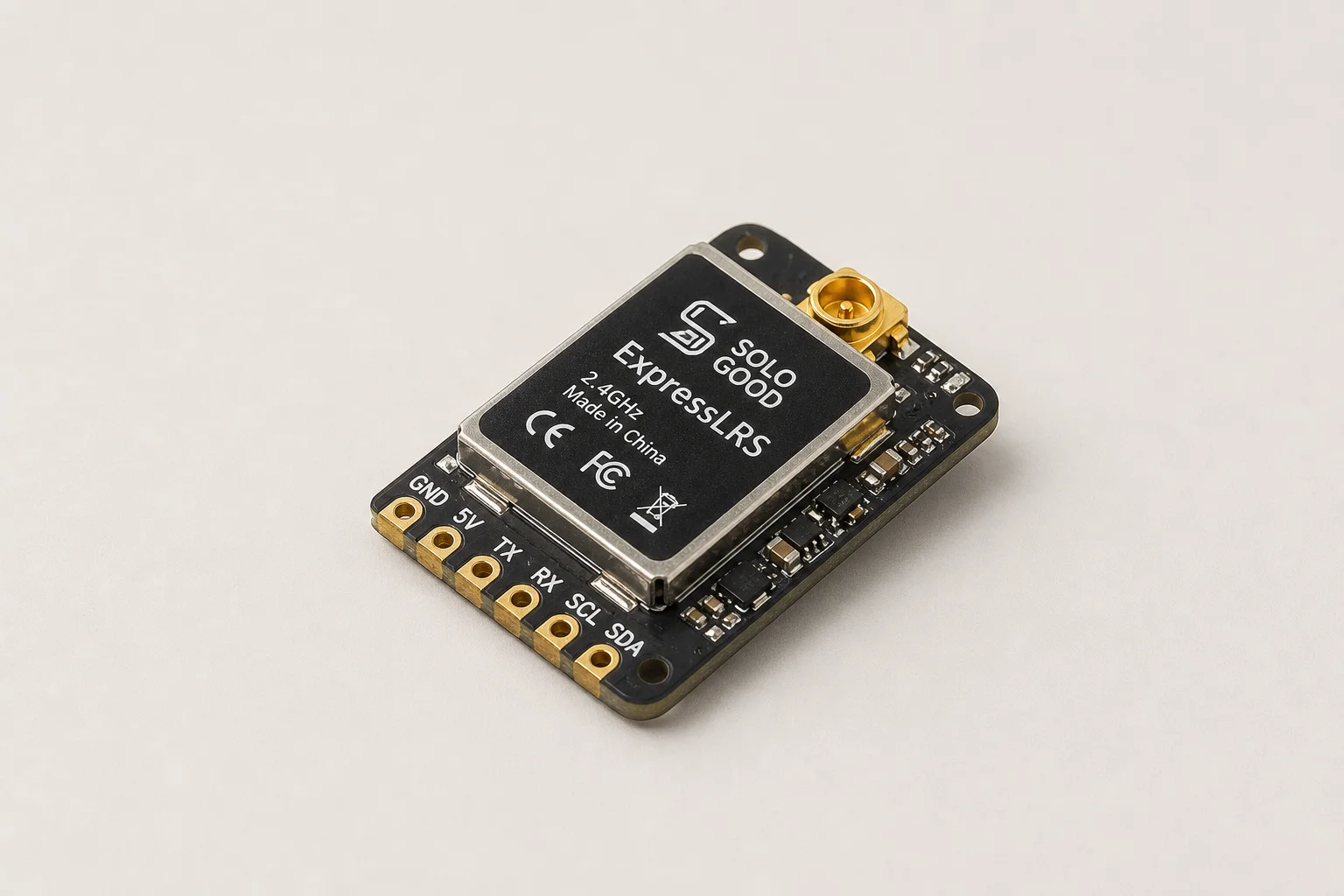

Der Solo Good 2.4 GHz ExpressLRS Empfänger ist eine der erschwinglichsten Optionen und für Freestyle-Flüge, die keine Langstreckenfähigkeit erfordern, mehr als ausreichend. ExpressLRS setzt sich zunehmend als zuverlässiger Open-Source-Standard für Steuerverbindungen durch.

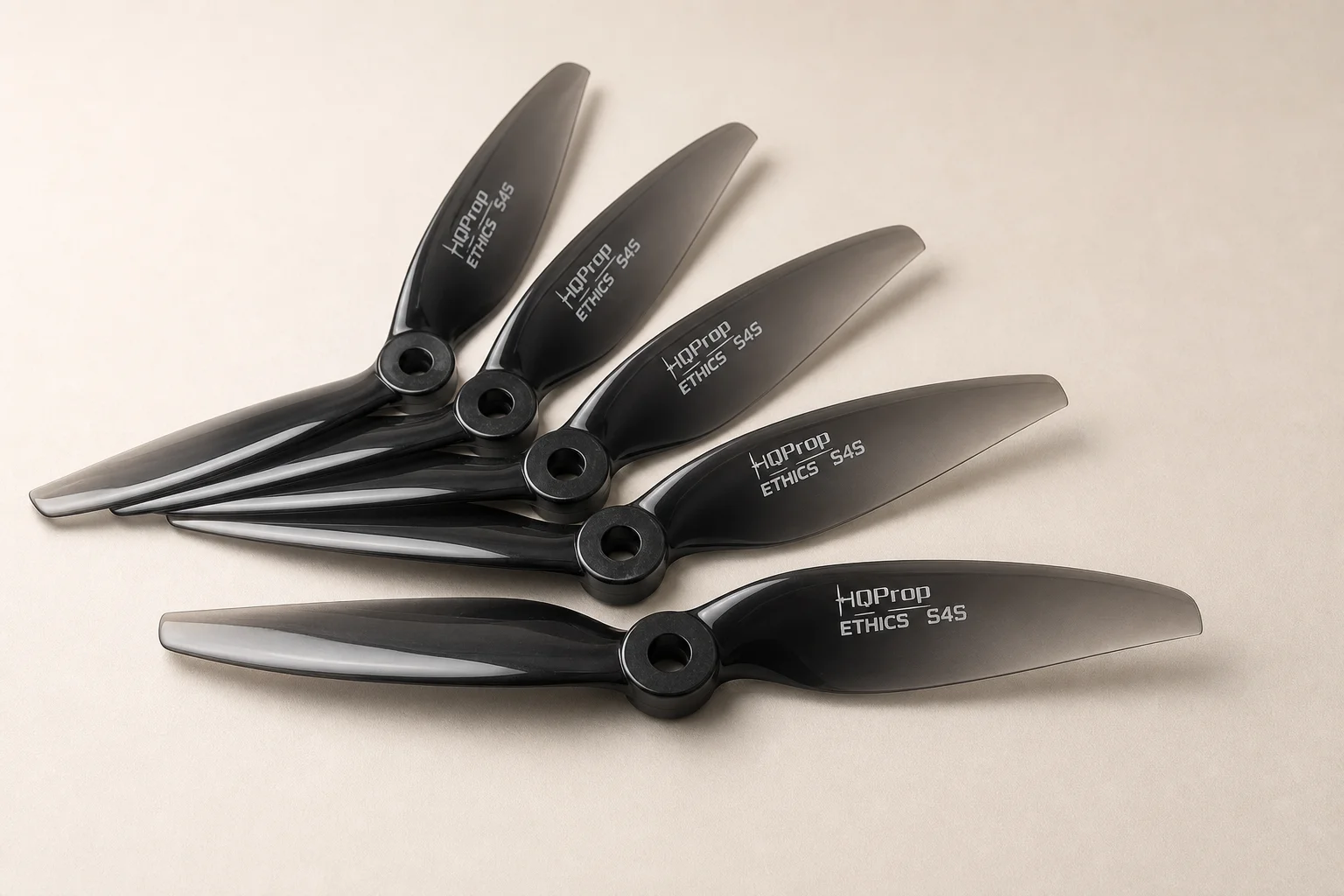

Propeller: HQ Prop Ethics S4S

Die HQ Prop Ethics S4S Propeller sind die letzte Komponente dieses Builds. Diese Props sind darauf ausgelegt, optimal mit der gewählten Motor-ESC-Kombination zu harmonieren.

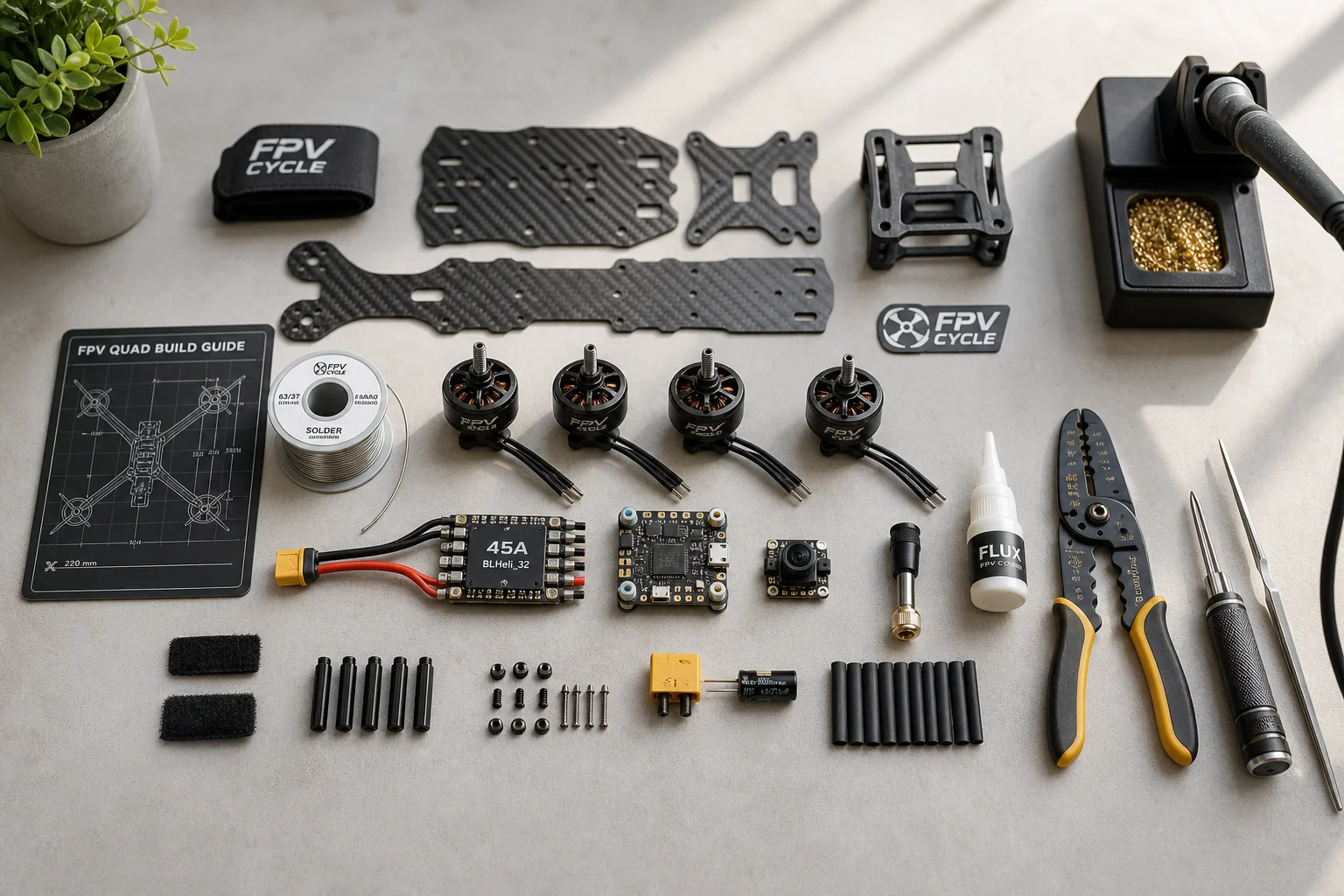

Benötigte Werkzeuge und Materialien

Bevor Sie mit der Montage beginnen, legen Sie folgende Werkzeuge und Materialien bereit:

• Einen großen, sauberen Arbeitsplatz mit ausreichend Platz zum Ausbreiten der Komponenten
• Sechskantschlüssel-Set für die Rahmenmontage
• Elektrischer Schraubendreher (optional, aber hilfreich)
• 8 mm Steckschlüssel für die Propellermontage
• Bastelmesser für kleine Aufgaben
• Präzisions-Seitenschneider
• Abisolierzange
• Hochwertiges Flussmittel und Lötzinn
• Lötkolben mit verschiedenen Spitzengrößen (größere Spitze für XT60-Anschlüsse, kleinere für den Empfänger)
• Gewebeband für Motorkabel
• Kabelbinder
• 320er Schleifpapier zum Glätten der Carbonkanten
• Schraubensicherungslack
• Smoke Stopper (dringend empfohlen zum Schutz vor Kurzschlüssen)

Der Smoke Stopper ist besonders wertvoll. Er wird zwischen Akku und Quad geschaltet und fungiert wie eine Sicherung, die den Strom unterbricht, falls ein Kurzschluss oder ein anderer Fehler vorliegt, bevor teure Komponenten beschädigt werden.

Rahmenmontage und Vorbereitung

Beginnen Sie damit, die Carbonkanten mit 320er Schleifpapier zu glätten, um scharfe Grate zu entfernen und zu verhindern, dass Carbon-Splitter während der Montage in Ihre Finger gelangen.

Legen Sie alle Rahmenteile vor Beginn auf Ihrem Arbeitsplatz aus. Dies verschafft Ihnen einen klaren Überblick und lässt den Montageprozess reibungsloser ablaufen.

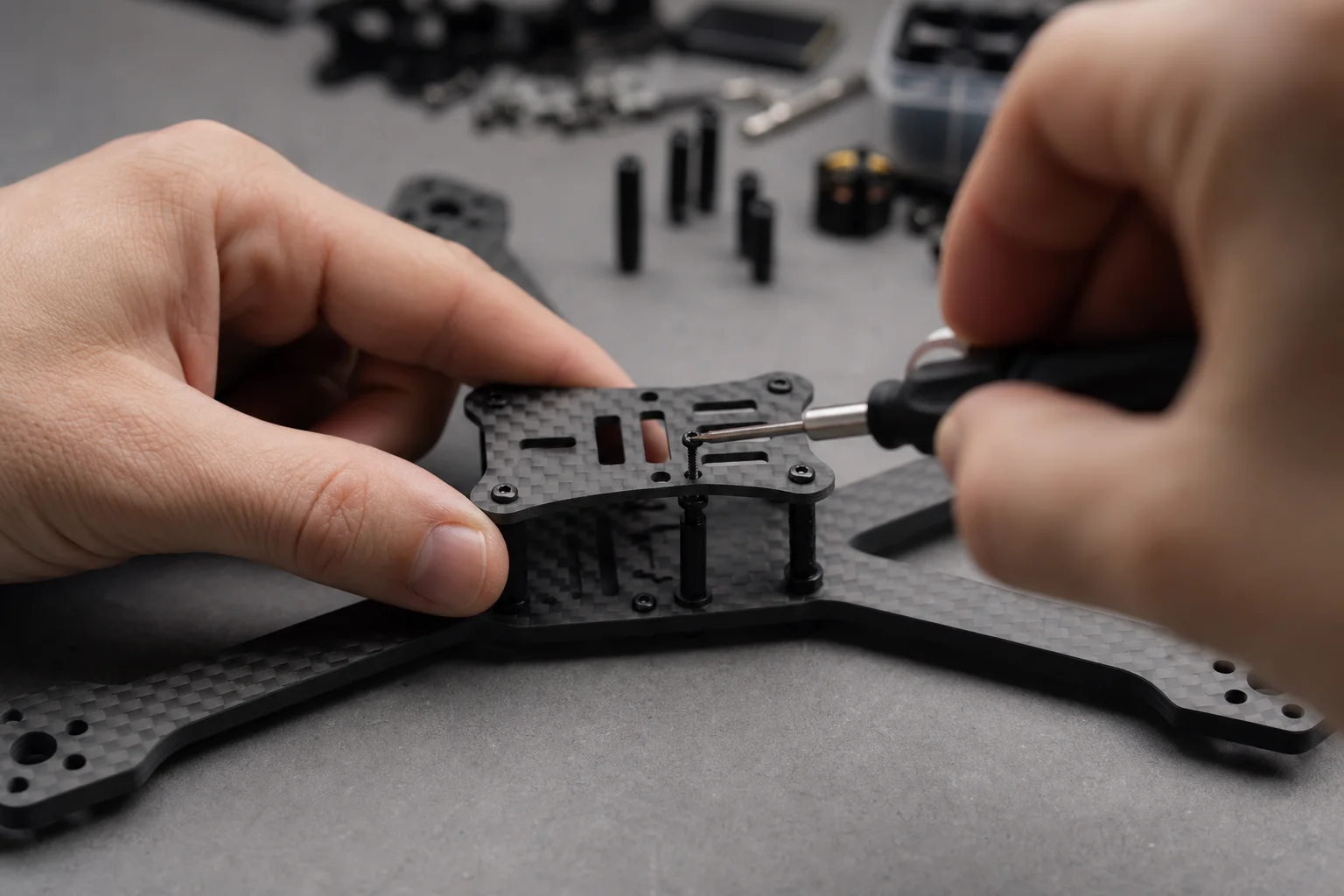

Befestigen Sie zunächst die Carbon-X-Platte mit der mittleren Schraube an beiden Basisplatten. Schieben Sie dann die Arme von den Seiten ein und sichern Sie diese. Beachten Sie, dass vordere und hintere Arme nicht identisch sind; achten Sie auf die kleine Kerbe zur Unterscheidung.

Da bei günstigen Rahmen-Kits meist kein Schraubensicherungslack voraufgetragen ist, geben Sie eine kleine Menge auf die Schrauben, um ein Lösen während des Fluges zu verhindern. Übertreiben Sie es nicht; ein wenig reicht völlig aus.

Installieren Sie die Abstandshalter im hinteren Bereich des Rahmens, wo der Videosender sitzen wird. Verwenden Sie die längeren M3-Schrauben für die Abstandshalter und die kürzeren für die Gewinde der Basisplatte. Ziehen Sie die Schrauben regelmäßig von Hand nach, um das richtige Drehmoment ohne Überdrehen zu gewährleisten.

Montieren Sie den Kamerakäfig mit kurzen M3-Schrauben vorne und längeren hinten. Die Aluminium-Seitenplatten haben eine Innen- und Außenseite, richten Sie diese also korrekt aus.

Verbinden Sie die beiden Aluminium-Seitenplatten mit dem kleinen Abstandshalter und ziehen Sie jeweils eine Schraube pro Seite fest. Installieren Sie die Schrauben für den Stack (ESC und Flight Controller) und fügen Sie Schraubensicherungslack auf die Nylon-Stoppmuttern hinzu. Montieren Sie abschließend die obere Platte. Wenn Sie das mitgelieferte Anti-Rutsch-Pad verwenden, stanzen Sie nicht alle Löcher aus; dies gibt dem Akku mehr Oberfläche für besseren Halt während des Fluges.

Löten der Motorkabel und Stromverteilung

Entfernen Sie vor dem Löten alles vom Rahmen, was nicht gelötet werden muss, um Ihren Arbeitsplatz sauber und organisiert zu halten.

Montieren Sie die Motoren mit TPU-Motorschutz, falls Sie in engen Räumen fliegen oder aggressive Freestyle-Manöver durchführen möchten. Diese Protektoren bieten zusätzlichen Schutz bei Abstürzen.

Setzen Sie die Silikongummis in die ESC-Montagepunkte ein. Dies erfordert etwas Übung, wird aber einfach, sobald Sie die Technik beherrschen.

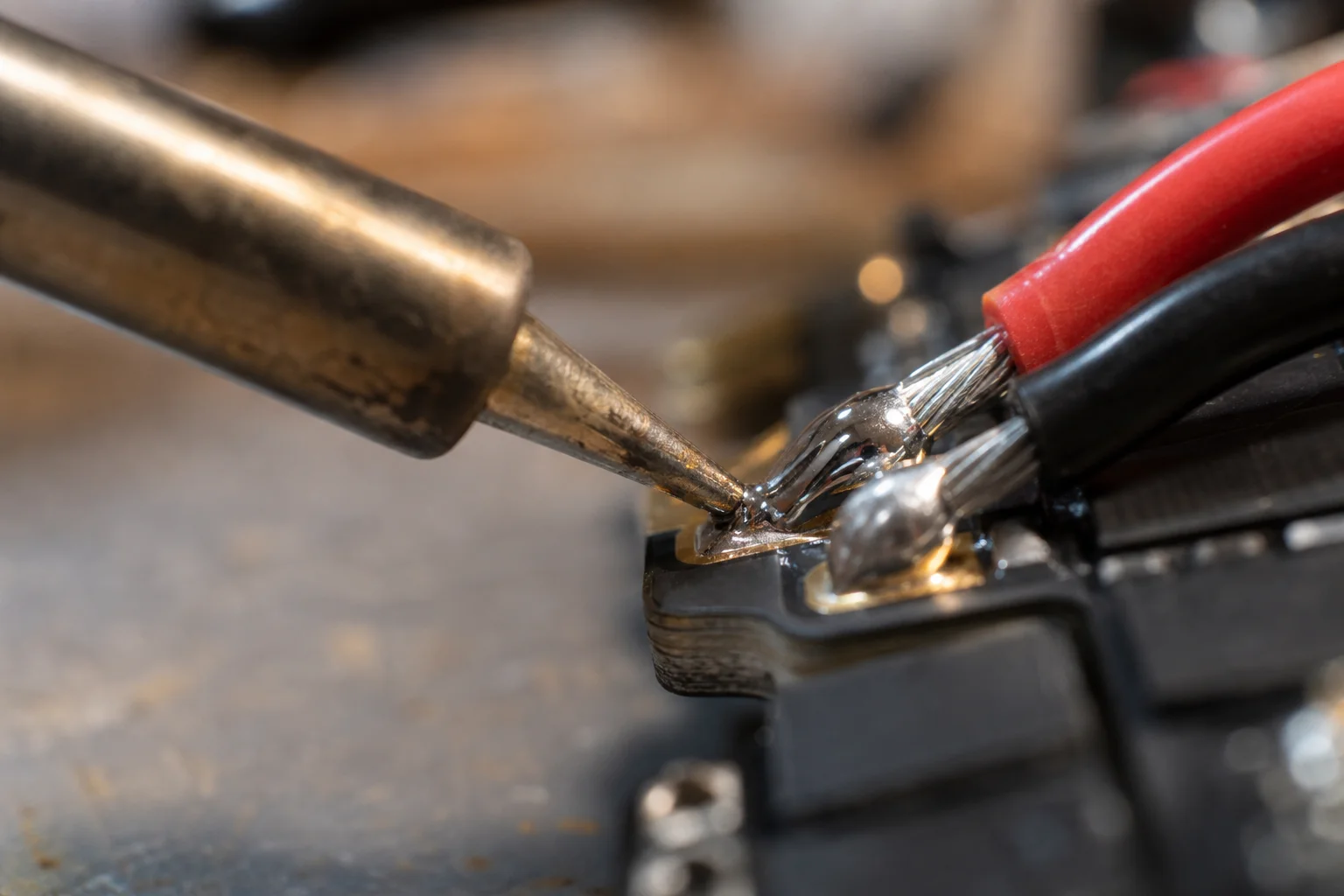

Folgen Sie dieser Löt-Reihenfolge: zuerst die Motoren, dann der XT60-Anschluss und schließlich kleinere Komponenten wie VTX und Flight Controller. Wenn Sie beim XT60 ankommen, ist der ESC bereits vorgewärmt, was solidere Lötstellen erleichtert.

Lassen Sie die Motorkabel beim Zuschneiden etwas länger als nötig; kürzen können Sie später immer noch. Isolieren Sie beim Abisolieren nur so viel ab, dass das gesamte ESC-Pad für eine solide Verbindung abgedeckt ist. Verdrillen Sie die Adern, um alles ordentlich zu halten und lose Drähte zu vermeiden.

Kleben Sie den ESC vor dem Löten ab, um zu verhindern, dass kleine Lötzinnspritzer auf empfindliche Bereiche gelangen und beim Anschließen des Akkus Kurzschlüsse verursachen.

Löten hat eine steile Lernkurve, aber sobald Sie verstehen, dass Sie viel Hitze benötigen, verbessern sich die Ergebnisse schnell. Zielen Sie auf funktionale Verbindungen statt auf Perfektion. Wenn es hält, ist das ein Erfolg. Machen Sie sich keine Sorgen, wenn die Lötstellen nicht perfekt aussehen; konzentrieren Sie sich auf Zuverlässigkeit.

Bereiten Sie für den XT60-Anschluss die Pads mit Flussmittel vor, erhitzen und verzinnen Sie sie, bevor Sie die Kabel direkt auf die Pads löten. Verwenden Sie ausreichend Hitze und stellen Sie sicher, dass das Lötzinn fließt und sich mit dem Pad verbindet; eine schwache Verbindung kann unter Belastung während des Fluges brechen.

Reinigen Sie die Platine nach dem Löten mit Isopropylalkohol, um Flussmittelrückstände zu entfernen.

Testen Sie den Build mit einem Smoke Stopper, bevor Sie den Hauptakku anschließen. Wenn alles korrekt ist, bleibt der Smoke Stopper aktiv, Sie sehen keinen “magischen Rauch” und der ESC spielt seinen Startton über die Motoren ab.

Installation von Flight Controller und Empfänger

Löten Sie den ExpressLRS Empfänger an den Flight Controller. Halten Sie den Empfänger mit einer Löthilfe oder Klebeband fest, damit er nicht verrutscht. Verbinden Sie Strom mit Strom, Masse mit Masse, RX am Empfänger mit TX am Flight Controller und umgekehrt.

Montieren Sie den Flight Controller mit Silikongummis, um Vibrationen zu reduzieren. Stellen Sie sicher, dass der Pfeil auf dem FC nach vorne zeigt, um die korrekte Gyro-Ausrichtung festzulegen.

Installation von Videosender und Kamera

Die DJI O3 wird weitgehend vormontiert geliefert. Stecken Sie den Stecker ein, entfernen Sie jedoch das Sbus-Kabel aus dem Stecker, wenn Sie sowohl Elus als auch Sbus auf demselben UART in Betaflight verwenden möchten. Sie können den Pin aus dem Stecker ziehen oder das Kabel abschneiden; ein sauberes Entfernen ermöglicht eine spätere Wiederverwendung.

Ziehen Sie die UFL-Antennen von der Air Unit ab, führen Sie sie durch die TPU-Halterung und schließen Sie sie wieder an. Gehen Sie vorsichtig mit UFL-Anschlüssen um; zu starkes Ziehen oder ein falscher Winkel kann die Buchse von der Platine reißen.

Drücken Sie die DJI O3 Antennenhalterung auf die Abstandshalter, sodass sie fest sitzt. Führen Sie die ExpressLRS Empfängerantenne durch die TPU-Halterung und sichern Sie den Empfänger mit Schrumpfschlauch.

Verbinden Sie die O3 Air Unit mit dem Flight Controller unter Verwendung des Kabels, bei dem Sie das Sbus-Kabel entfernt haben. Drücken Sie die Air Unit in die TPU-Halterung und verstauen Sie das O3 Kamerakabel zwischen FC und ESC.

Montieren Sie die Kamera mit zwei Schrauben auf jeder Seite durch die Silikondämpfer. Beginnen Sie mit einem moderaten Kamerawinkel statt eines aggressiven Winkels; Sie können ihn später an Ihren Flugstil anpassen.

Abschluss des Baus

Sichern Sie den Flight Controller mit Stoppmuttern und ziehen Sie diese nur so weit fest, dass der FC fest sitzt, ohne ihn zu stark zu komprimieren. Die Silikondämpfer benötigen noch Spielraum, um Vibrationen zu absorbieren.

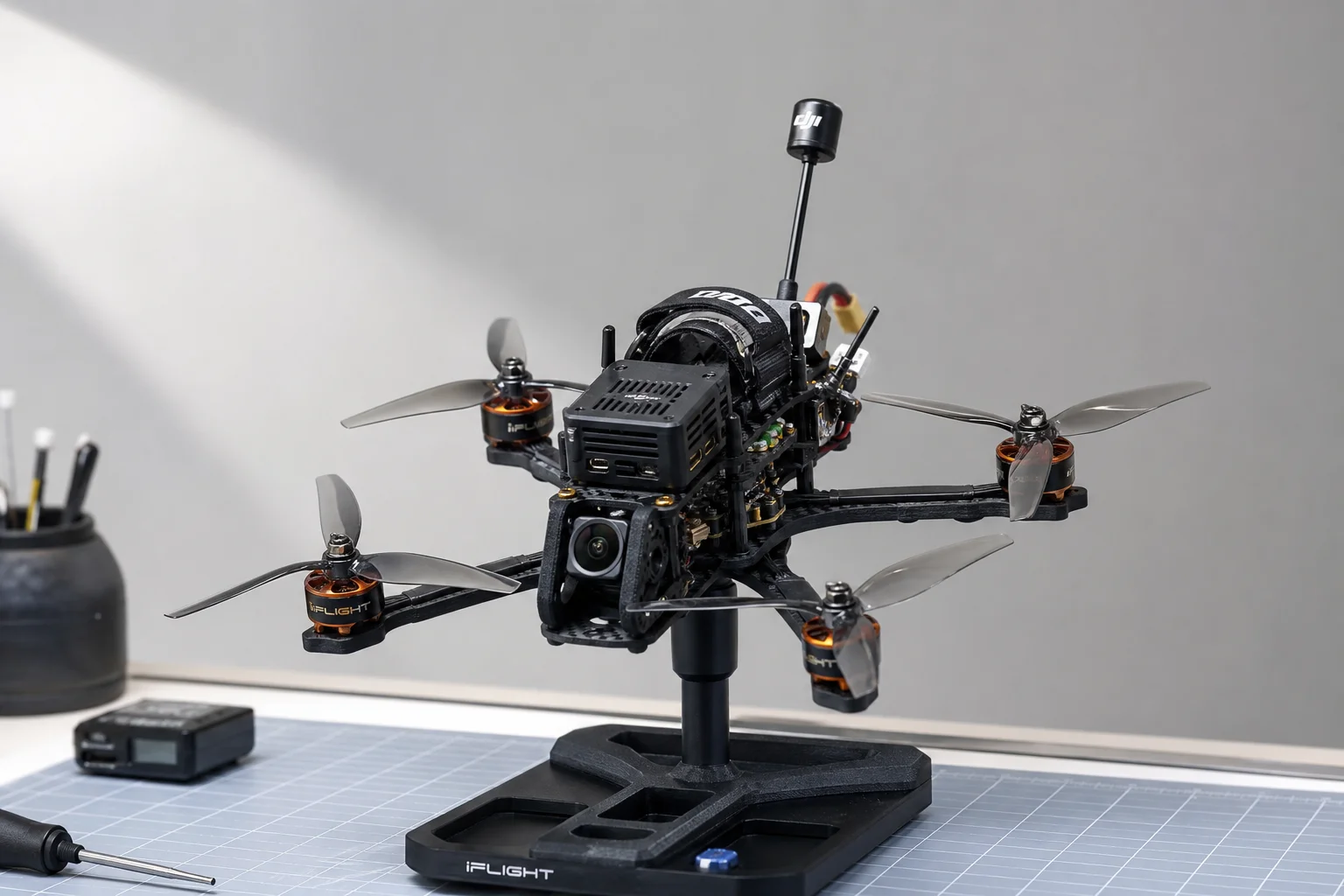

Installieren Sie die obere Platte, die Propeller und die Akkugurte. Verwenden Sie bei einem 5-Zoll Quad immer zwei Akkugurte; ein Gurt reicht nicht aus und Ihr Akku wird bei Abstürzen herausfliegen.

Führen Sie die Motorkabel zwischen FC und ESC, um zu verhindern, dass die Akkugurte direkt darauf drücken. Ständige Reibung durch die Gurte kann die Isolierung der Kabel mit der Zeit durchscheuern.

Kleben Sie die Motorkabel zuletzt fest und verlegen Sie sie ordentlich entlang der Rahmenarme.

Betaflight-Konfiguration und Erstflug

Bevor Sie eine Verbindung zu Betaflight herstellen, geben Sie das Passwort in der Weboberfläche Ihres ExpressLRS Empfängers ein, damit Ihr Funkgerät mit dem Quad kommunizieren kann.

Gehen Sie in Betaflight zum Tab “Ports” und stellen Sie den korrekten UART für Ihren Empfänger ein, aktivieren Sie dann “Serial RX”.

Gehen Sie zum Tab “Presets”, suchen Sie nach “DJI O3”, wählen Sie das entsprechende Preset aus, geben Sie an, an welchem UART es angeschlossen ist, und wenden Sie es an.

Richten Sie ExpressLRS in Betaflight ein, indem Sie zu “Presets” gehen, nach “ExpressLRS” suchen und das Preset auswählen, das der Paketrate Ihres Funkgeräts entspricht (250 Hz oder 500 Hz). Aktivieren Sie die Kontrollkästchen für “Serial Receiver” und “HD Freestyle”.

Gehen Sie zum Tab “Motors” und überprüfen Sie die Motordrehrichtung ohne installierte Propeller. Verwenden Sie den Motordrehrichtungs-Assistenten, um sicherzustellen, dass die tatsächliche Drehrichtung mit dem Diagramm übereinstimmt. Aktivieren Sie die Option “Reversed” nicht, es sei denn, Sie wissen genau, was Sie tun.

Wenn Ihr ESC DShot unterstützt (wie der Dolphin RC ESC), stellen Sie ihn auf DShot 300 ein. Dies ermöglicht den RPM-Filter unter dem P-Tab, was die Flugruhe verbessert.

Richten Sie Flugmodi ein, einschließlich “Arming”, “Beeper” und “Crash Flip”. Crash Flip ist besonders wertvoll, um sich nach einem invertierten Absturz zu befreien.

Behalten Sie für Ihre ersten Flüge die Standard-PIDs bei. Sie sind meist in Ordnung, besonders bei einem gut gebauten Quad. Sie können die Einstellungen anpassen und verfeinern, sobald Sie mehr Erfahrung gesammelt haben.

Kosten und Leistung

Dieser Build kann für etwa 150 Dollar realisiert werden, wenn Sie einen günstigen analogen VTX verwenden und verfügbare Rabattcodes nutzen. Für jemanden, der mit einem analogen CSX-Kit beginnt, stellt dies einen erschwinglichen Upgrade-Pfad zu einem vollwertigen 5-Zoll Freestyle-Rig dar, ohne das Budget zu sprengen.

Im Test schneidet dieser Build für seinen Preis erstaunlich gut ab. Die Motoren liefern einen starken Punch und eine Beschleunigung, die mit teureren Alternativen vergleichbar ist. Der Dolphin RC Stack zeigt beim Tuning keine Aussetzer oder ungewöhnliches Verhalten und funktioniert einfach zuverlässig.

Das wahre Maß für den Erfolg eines Freestyle-Builds ist die Langlebigkeit. Diese Komponenten sind darauf ausgelegt, Abstürze, harte Landungen und aggressives Fliegen zu überstehen. Wenn sie sich als ebenso langlebig wie teurere Alternativen erweisen und dabei deutlich weniger kosten, ist dies eine wirklich gute Option für preisbewusste Erbauer.

Fazit

Der Bau eines 6S 5-Zoll FPV Freestyle Quadcopters ist für jeden machbar, der sich Zeit für die Montage und das Löten nimmt. Diese Anleitung bietet einen vollständigen Fahrplan von der Komponentenauswahl bis zum Erstflug. Beginnen Sie mit hochwertigem Werkzeug, befolgen Sie die Schritte sorgfältig und zögern Sie nicht, das Löten an alten Platinen zu üben, bevor Sie an Ihrem eigentlichen Build arbeiten. Die FPV-Community ist sehr einsteigerfreundlich, und mit Geduld und Übung werden Sie einen zuverlässigen, langlebigen Freestyle-Quad für jahrelanges Flugvergnügen haben.
