Guida completa al montaggio di un drone FPV freestyle 6S da 5 pollici: componenti, assemblaggio e configurazione

Introduzione

Costruire un quadricottero FPV freestyle 6S da 5 pollici può sembrare scoraggiante quando ci si trova di fronte all’enorme quantità di componenti e termini tecnici coinvolti. Questa guida ti accompagna attraverso l’intero processo passo dopo passo, dall’assemblaggio del telaio alla configurazione su Betaflight, in modo che, anche se sei un principiante assoluto nel mondo FPV, avrai un percorso chiaro da seguire.

Non si tratta di una build ultra-economica in cui speri solo che tutto funzioni. Al contrario, privilegia l’affidabilità e la durata, rendendola una scelta eccellente se ti stai avvicinando all’FPV digitale. I componenti sono collaudati e in grado di gestire le sollecitazioni del volo freestyle, inclusi crash e atterraggi bruschi.

Selezione dei componenti

Motori: Meepskin 2207 Neon

I motori Meepskin 2207 Neon sono una scelta solida per il volo freestyle. Questi motori da 250 KV sono disponibili in un accattivante rosa neon, oltre che in giallo neon e altre opzioni di KV. Al loro attuale prezzo di vendita di circa 11 dollari l’uno, offrono un ottimo rapporto qualità-prezzo senza compromettere le prestazioni. Meepskin offre anche un codice sconto del 10 percento per ulteriori risparmi.

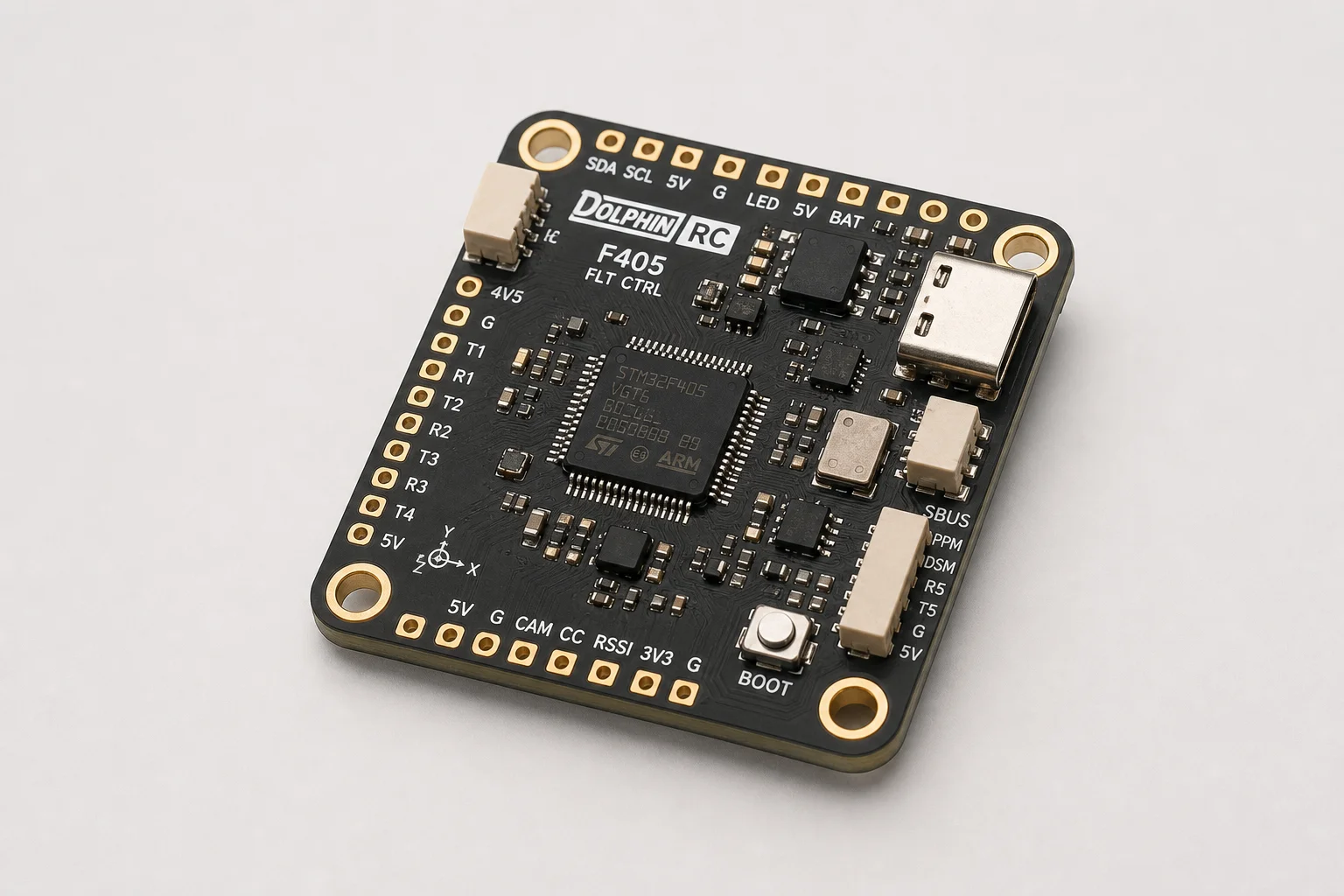

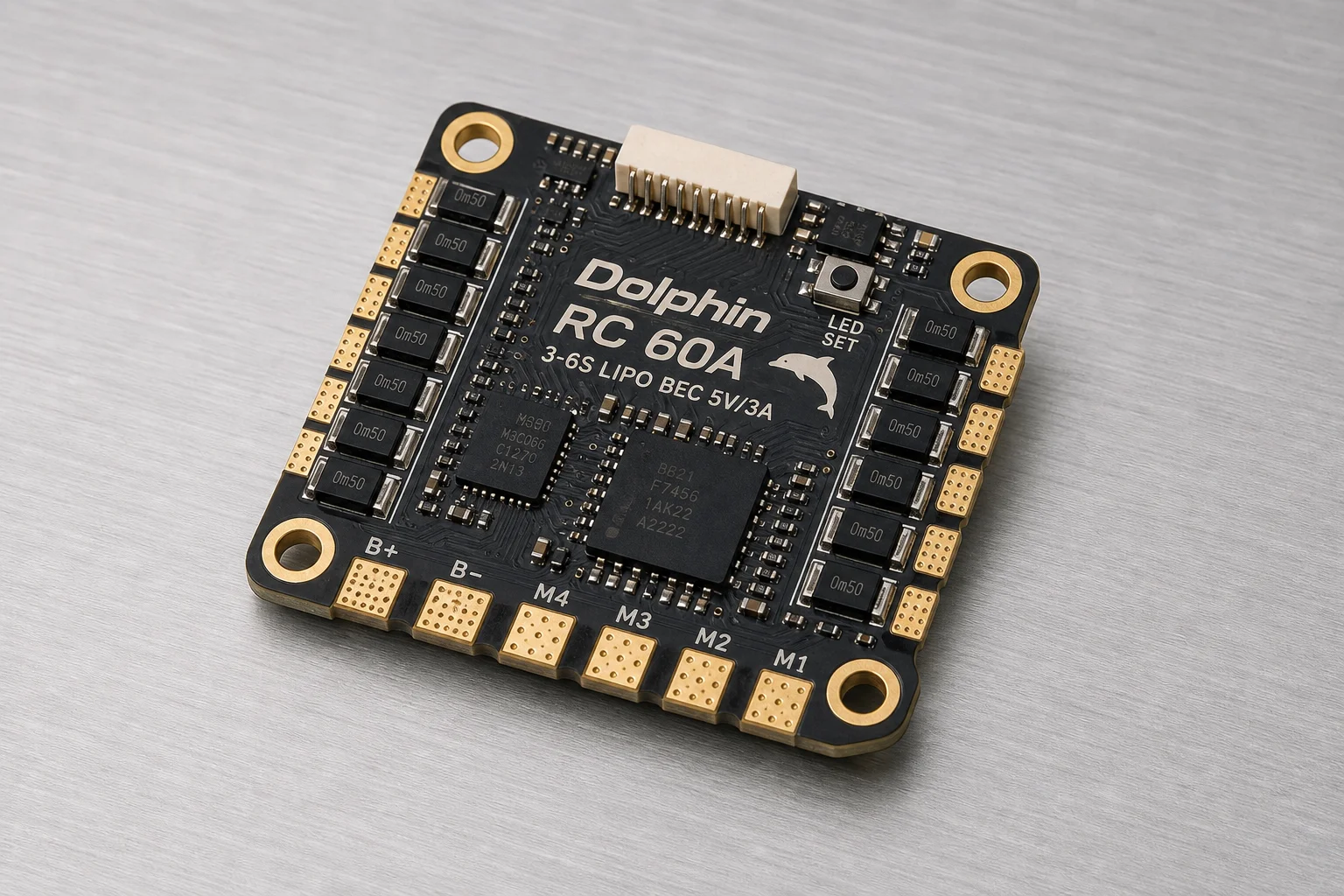

Stack ESC e Flight Controller

Lo stack Dolphin RC combina un ESC da 60-amp con un flight controller F405, venduto a circa 60 dollari. L’F405 è generalmente considerato superiore al più vecchio F411, rendendo questo stack un ottimo affare. Include sei porte UART, una soft serial TX, una blackbox da 16-megabyte e il supporto per il firmware ESC AM32, che sta rapidamente diventando uno standard del settore.

Il kit include anche un condensatore di medie dimensioni, smorzatori in silicone e connettori pre-saldati per vari collegamenti, riducendo la complessità dell’assemblaggio.

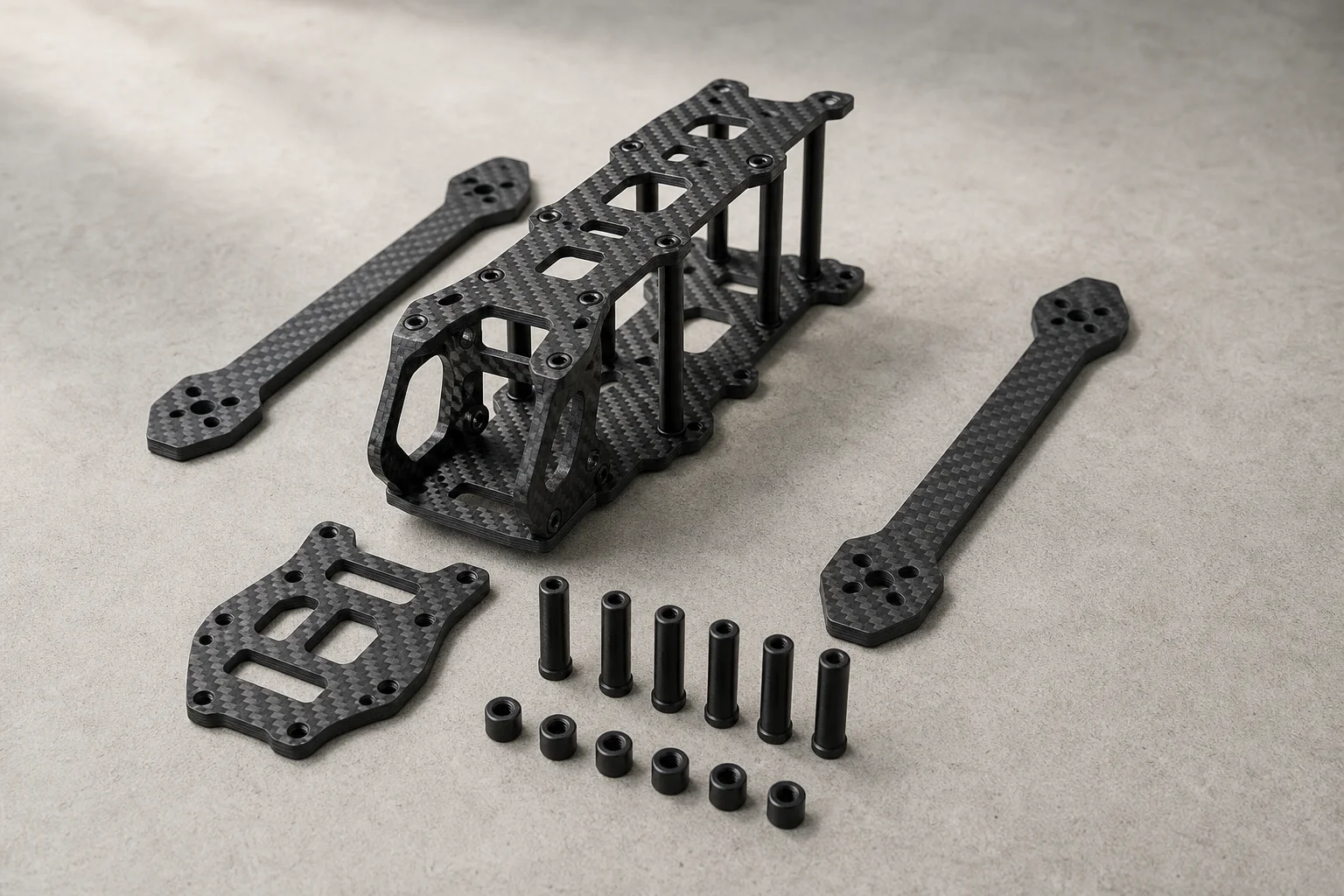

Telaio: Mark 5X

Il telaio Mark 5X è un’opzione economica disponibile su AliExpress per circa 20 dollari. Sebbene sia un clone del design originale GAP RC piuttosto che la versione ufficiale, offre prestazioni eccellenti per le build freestyle. Il telaio è progettato per ospitare l’unità aerea DJI O3 e include predisposizioni per parti in TPU stampate in 3D, che puoi ordinare pre-installate o aggiungere tu stesso.

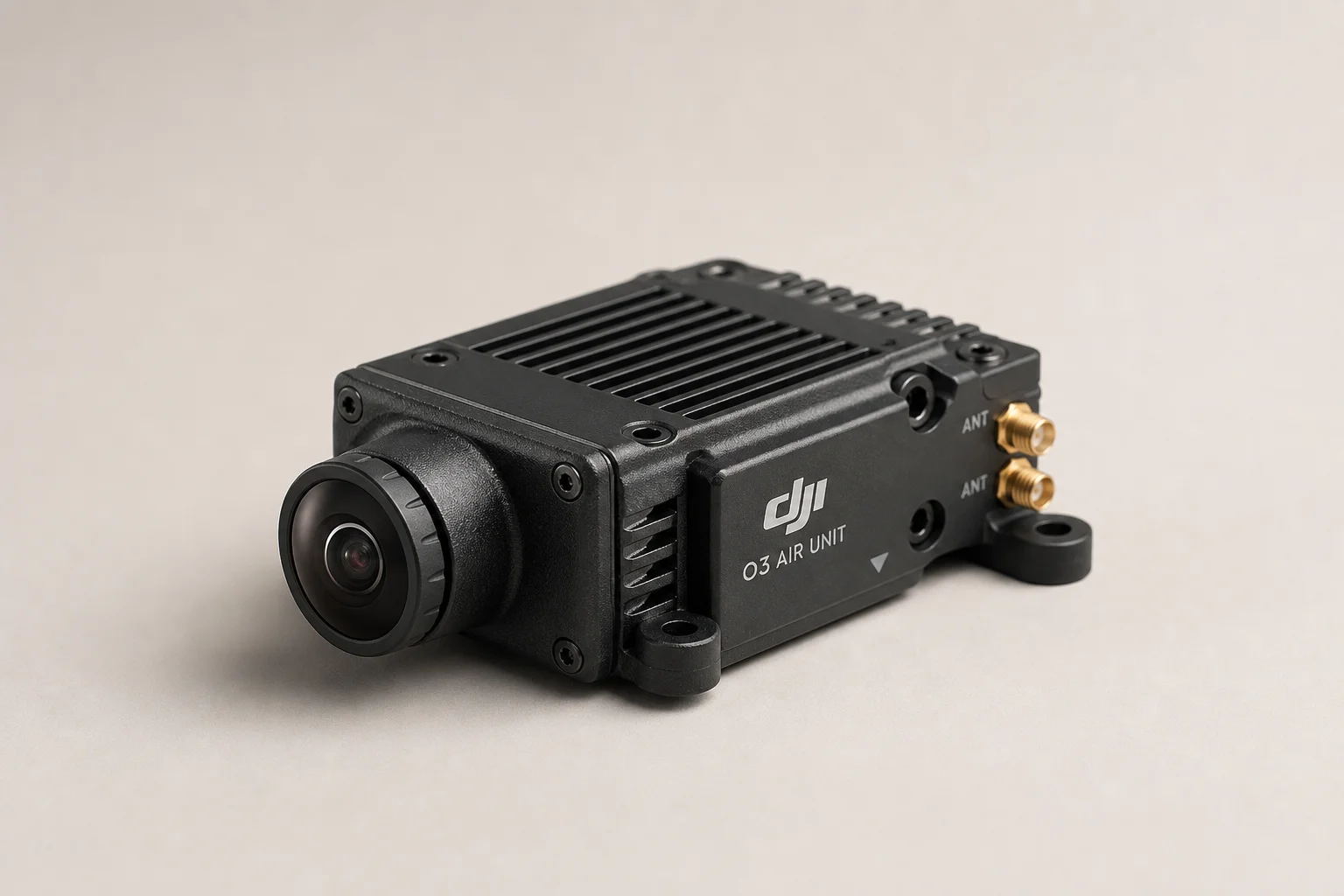

Trasmettitore video: DJI O3 Air Unit

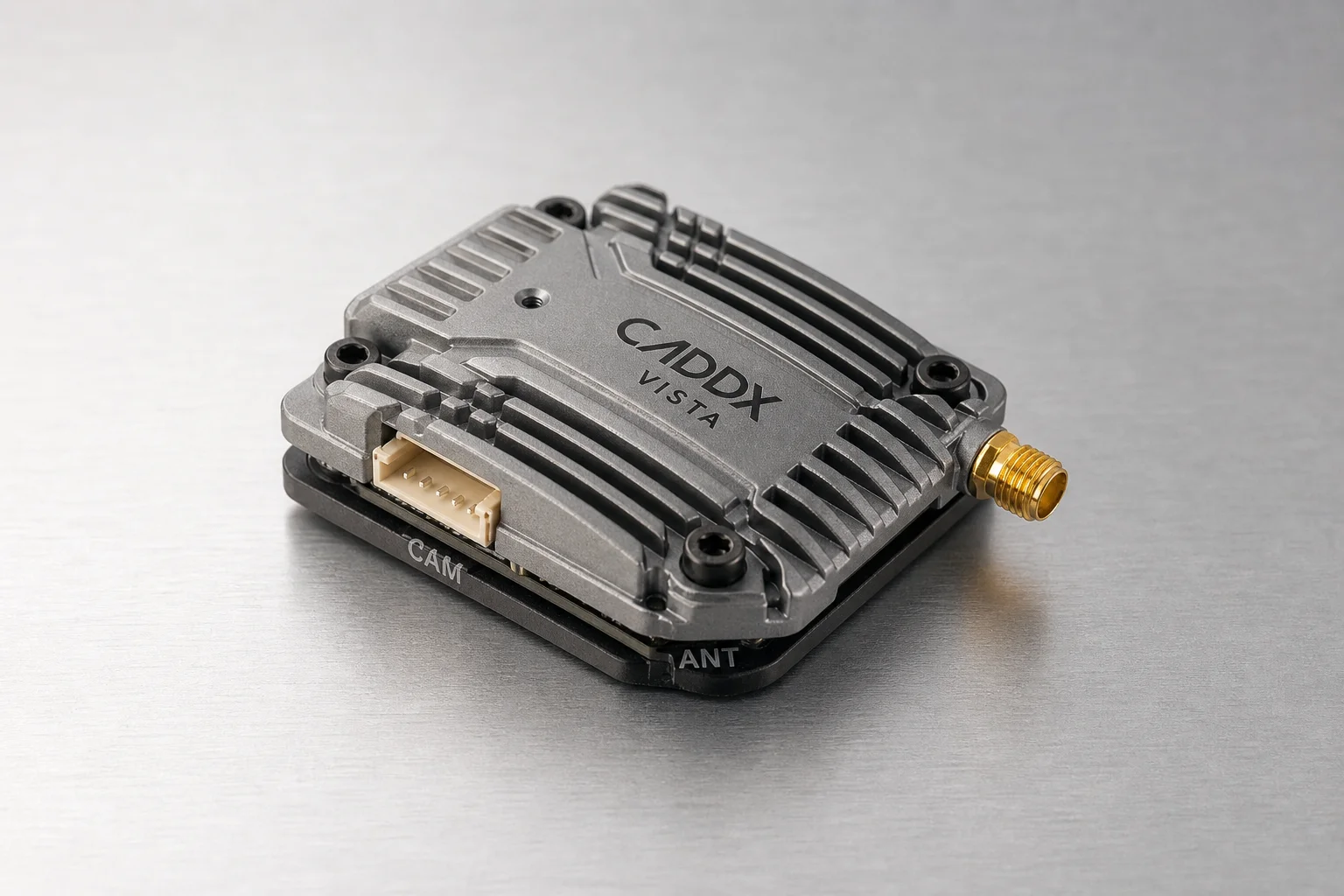

Il DJI O3 offre la migliore esperienza FPV digitale disponibile, sebbene stia diventando più difficile da trovare nuovo e non sia economico. Se il costo è un problema, il Caddx Vista è una solida alternativa disponibile a circa 60 dollari usato. Il processo di costruzione rimane sostanzialmente lo stesso indipendentemente dal VTX digitale scelto.

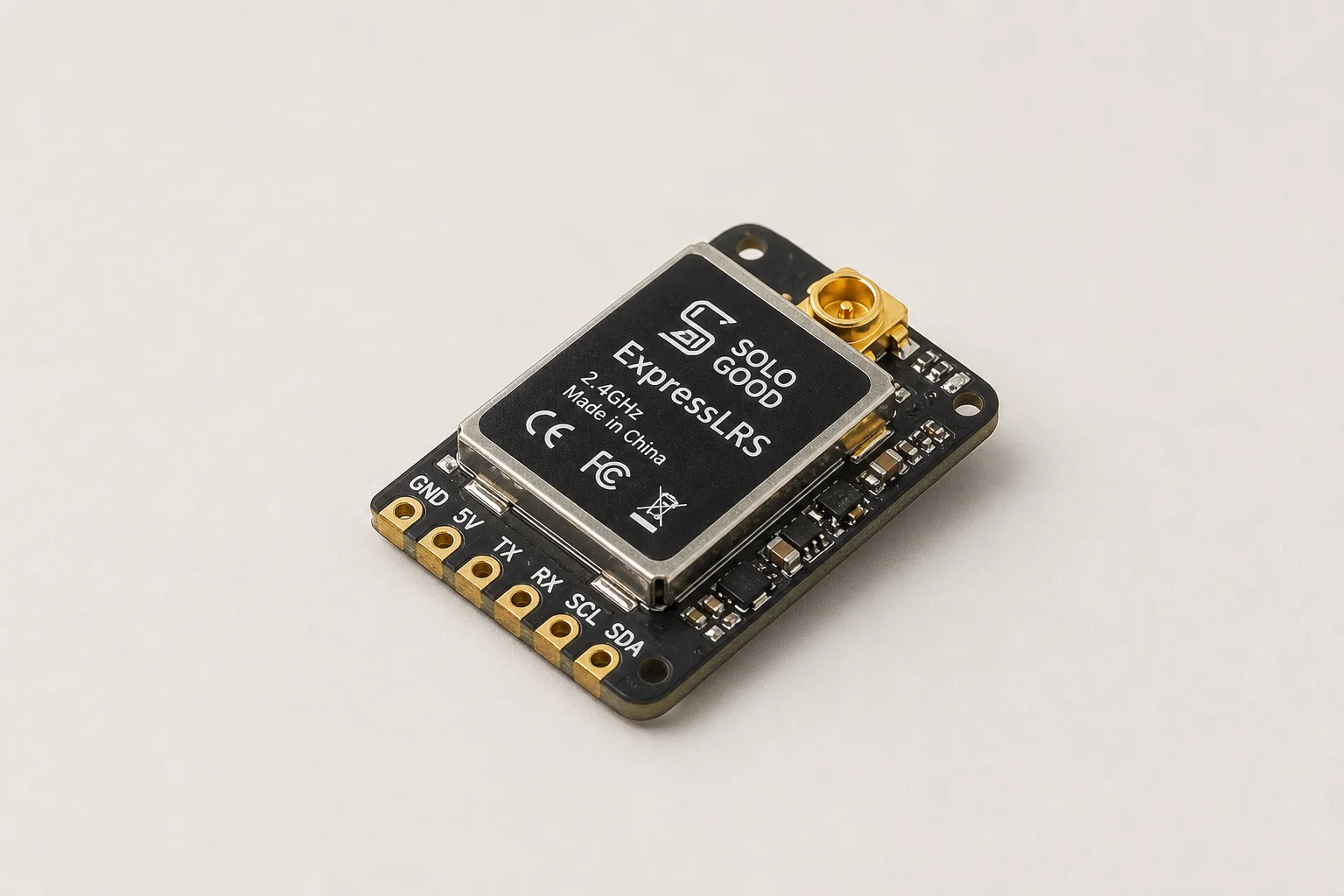

Ricevente: Solo Good ExpressLRS

La ricevente Solo Good 2.4 GHz ExpressLRS è una delle opzioni più convenienti disponibili ed è più che sufficiente per il volo freestyle, che non richiede capacità a lungo raggio. ExpressLRS sta guadagnando terreno come standard di collegamento radio affidabile e open-source.

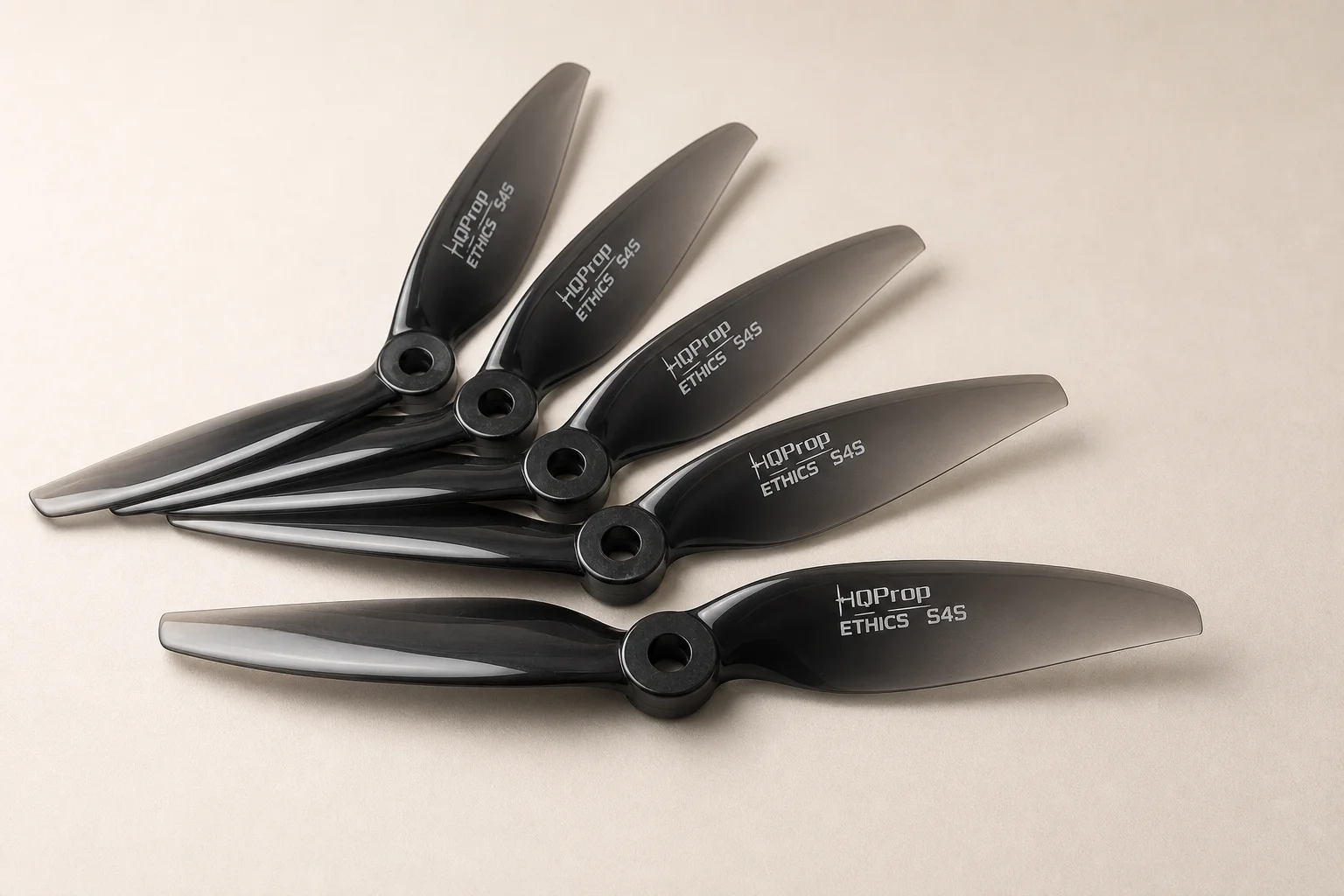

Eliche: HQ Prop Ethics S4S

Le eliche HQ Prop Ethics S4S sono il componente finale di questa build. Queste eliche sono progettate per funzionare bene con la combinazione di motore ed ESC selezionata.

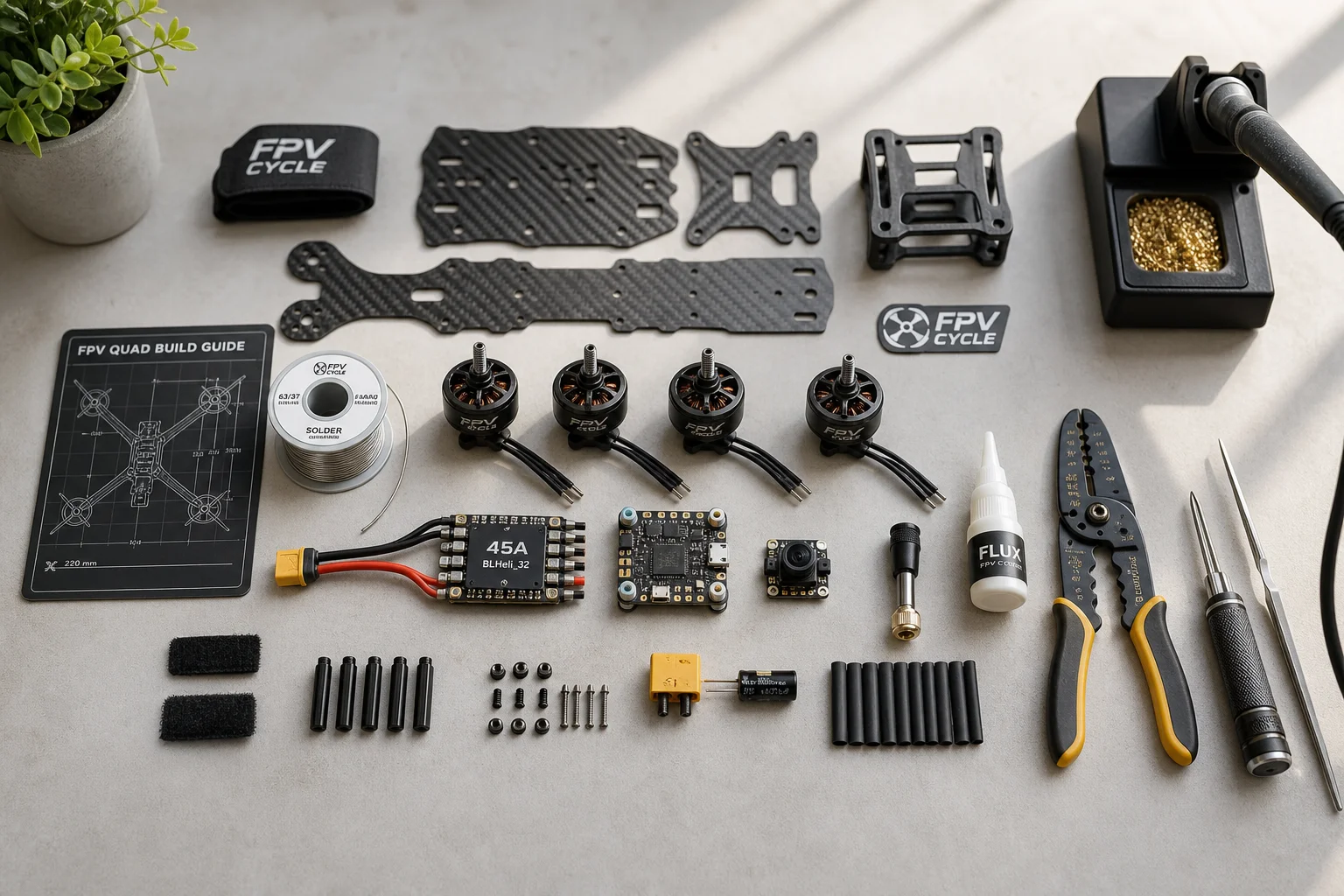

Strumenti e materiali necessari

Prima di iniziare l’assemblaggio, raccogli i seguenti strumenti e materiali:

• Un’area di lavoro ampia e pulita con spazio sufficiente per disporre i componenti
• Set di cacciaviti esagonali per l’assemblaggio del telaio
• Cacciavite elettrico (opzionale ma utile)
• Chiave a bussola da 8 mm per l’installazione delle eliche
• Taglierino per piccoli lavori
• Tronchesi di precisione
• Spelafili
• Flussante e stagno di qualità
• Saldatore con punte di varie dimensioni (punta più grande per connettori XT60, punta più piccola per la ricevente)
• Nastro in tessuto per i cavi motore
• Fascette
• Carta vetrata grana 320 per levigare i bordi in carbonio
• Frenafiletti per le viti
• Smoke stopper (altamente raccomandato per proteggere dai cortocircuiti)

Lo smoke stopper è particolarmente utile. Si collega tra la batteria e il quad e agisce come un fusibile, interrompendo l’alimentazione se viene rilevato un cortocircuito o un altro guasto prima che i componenti costosi vengano danneggiati.

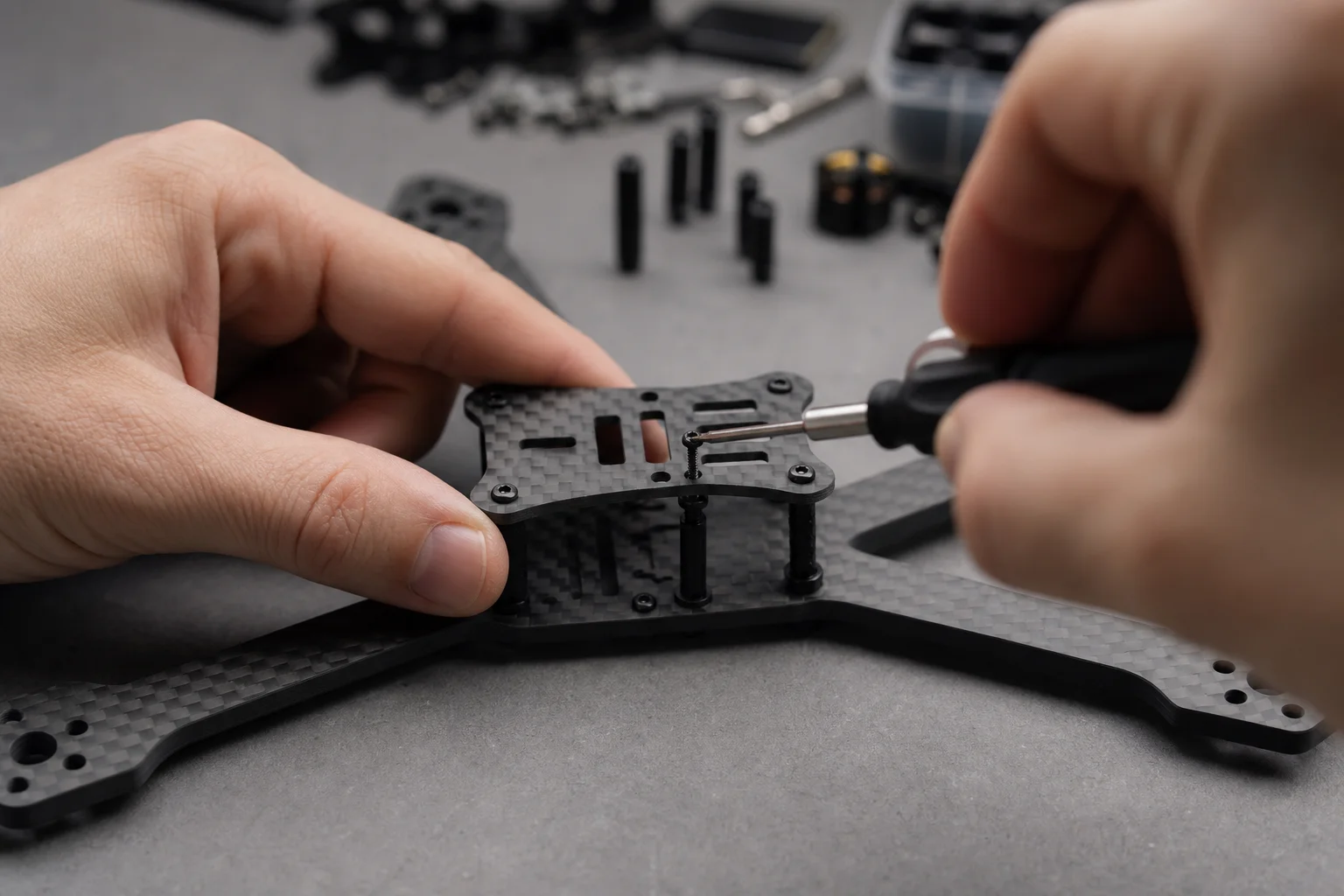

Assemblaggio e preparazione del telaio

Inizia levigando i bordi in fibra di carbonio con carta vetrata grana 320 per rimuovere le bave taglienti ed evitare che schegge di carbonio si infilino nelle dita durante l’assemblaggio.

Disponi tutte le parti del telaio sul tuo piano di lavoro prima di iniziare. Questo ti darà una visione chiara di ciò con cui stai lavorando e aiuterà il processo di assemblaggio a procedere più agevolmente.

Inizia fissando la piastra a X in carbonio a entrambe le piastre di base usando la vite centrale. Quindi fai scorrere i bracci dai lati e fissali. Nota che i bracci anteriori e posteriori non sono identici; cerca la piccola tacca che li distingue.

Poiché i kit di telai economici solitamente non vengono forniti con frenafiletti pre-applicato, aggiungine una piccola quantità ai bulloni per evitare che si allentino durante il volo. Non esagerare; ne basta poco.

Installa i distanziali nella sezione posteriore del telaio dove alloggerà il trasmettitore video. Usa le viti M3 più lunghe per i distanziali e quelle più corte per le filettature della piastra di base. Stringi periodicamente le viti a mano per garantire la coppia corretta senza stringere eccessivamente.

Monta la gabbia della fotocamera usando viti M3 corte davanti e più lunghe dietro. Le piastre laterali in alluminio hanno un lato interno e uno esterno, quindi orientale correttamente.

Collega le due piastre laterali in alluminio con il piccolo distanziale, stringendo una vite su ciascun lato. Installa le viti per lo stack (ESC e flight controller), aggiungendo frenafiletti ai dadi autobloccanti in nylon. Infine, monta la piastra superiore. Se usi il cuscinetto antiscivolo incluso, non forare tutti i fori; questo offre alla batteria una maggiore superficie di presa durante il volo.

Saldatura dei cavi motore e distribuzione dell’alimentazione

Prima di saldare, rimuovi dal telaio tutto ciò che non deve essere saldato, mantenendo il tuo spazio di lavoro pulito e organizzato.

Monta i motori con le protezioni motore in TPU se prevedi di volare in spazi ristretti o eseguire manovre freestyle aggressive. Queste protezioni offrono un’ammortizzazione extra durante i crash.

Inserisci gli anelli in silicone nei punti di montaggio dell’ESC. Richiede pratica, ma diventa facile una volta compresa la tecnica.

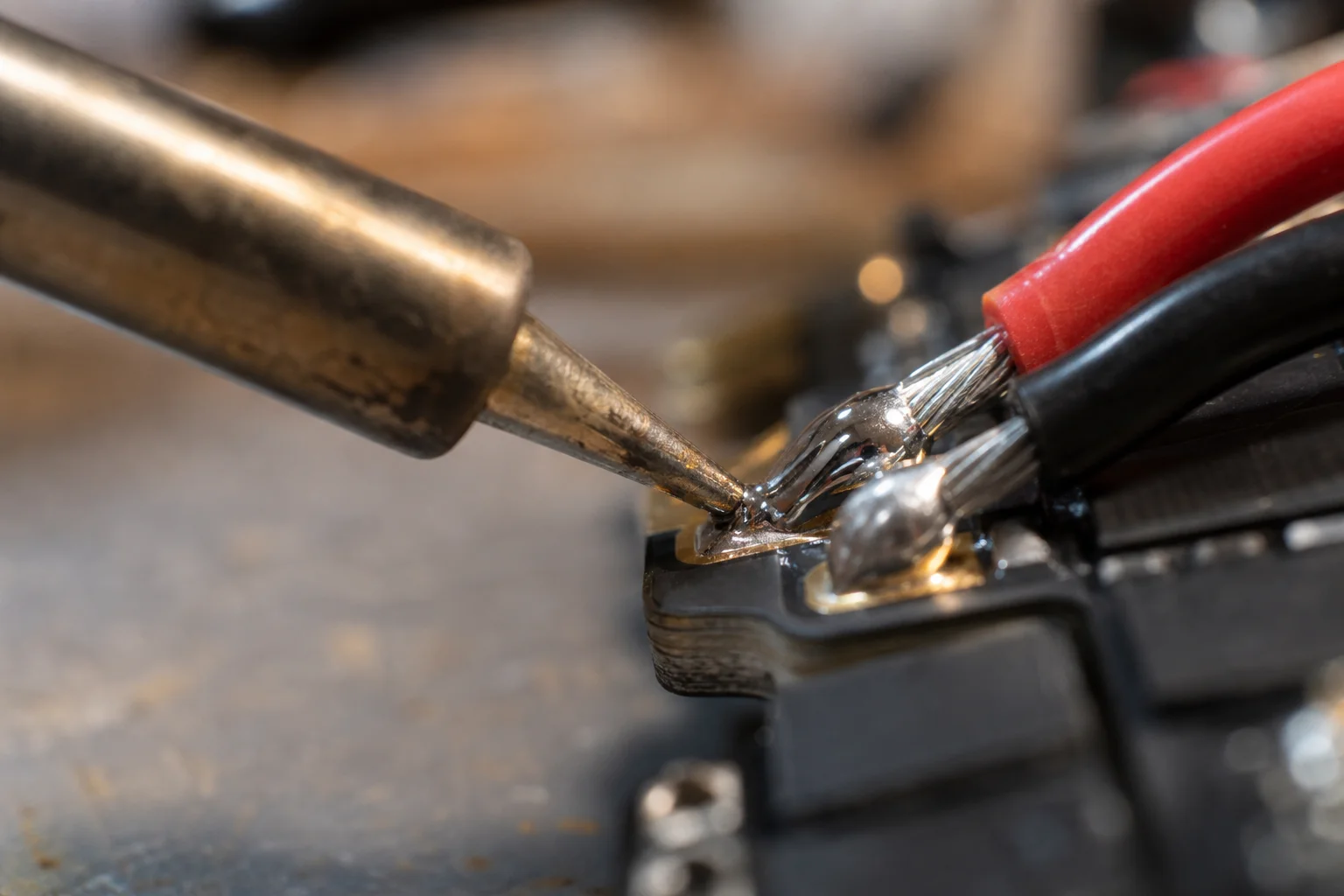

Segui questo ordine di saldatura: prima i motori, poi il connettore XT60 e infine i componenti più piccoli come il VTX e il flight controller. Quando arriverai all’XT60, l’ESC sarà già caldo, rendendo più facile ottenere giunzioni solide.

Quando tagli i cavi del motore, lasciali leggermente più lunghi di quanto pensi serva; puoi sempre accorciarli in seguito. Quando speli i cavi, esponi solo quanto basta per coprire l’intero pad dell’ESC per una connessione solida. Attorciglia i fili di rame insieme per mantenere tutto in ordine ed evitare fili vaganti.

Copri l’ESC con del nastro adesivo prima di saldare per evitare che micro-gocce di stagno cadano su aree sensibili causando cortocircuiti quando la batteria viene collegata.

La saldatura ha una curva di apprendimento ripida, ma una volta capito che serve molto calore, i risultati migliorano rapidamente. Punta a giunzioni funzionali piuttosto che alla perfezione. Se tiene, è una vittoria. Non stressarti per rendere la saldatura perfetta; concentrati sull’affidabilità.

Per il connettore XT60, prepara i pad con flussante, scaldali e stagnateli prima di saldare i cavi direttamente sui pad. Usa molto calore e assicurati che lo stagno fluisca e si leghi al pad; una giunzione debole può rompersi sotto stress durante il volo.

Dopo aver completato la saldatura, pulisci la scheda con alcol isopropilico per rimuovere i residui di flussante.

Testa la build usando uno smoke stopper prima di collegare la batteria principale. Se tutto è corretto, lo smoke stopper rimane acceso, non vedi fumo e l’ESC riproduce il suo tono di avvio attraverso i motori.

Installazione del flight controller e della ricevente

Salda la ricevente ExpressLRS al flight controller. Tieni la ricevente in posizione usando una dima di saldatura o del nastro adesivo per evitare che scivoli. Collega alimentazione ad alimentazione, massa a massa, RX sulla ricevente a TX sul flight controller e viceversa.

Monta il flight controller usando gli anelli in silicone per ridurre le vibrazioni. Assicurati che la freccia sull’FC punti in avanti per impostare il corretto orientamento del giroscopio.

Installazione del trasmettitore video e della fotocamera

Il DJI O3 arriva quasi completamente assemblato. Collega il connettore ma rimuovi il cavo Sbus dal connettore se prevedi di usare sia Elus che Sbus sullo stesso UART in Betaflight. Puoi estrarre il pin dalla spina o tagliare il cavo; rimuoverlo in modo pulito ti permette di riutilizzarlo in seguito se necessario.

Scollega le antenne UFL dall’unità aerea, falle passare attraverso il supporto in TPU e ricollegale. Maneggia i connettori UFL con cura; tirare troppo forte o con l’angolazione sbagliata può strappare la presa dalla scheda.

Premi il supporto dell’antenna DJI O3 sui distanziali in modo che sia ben saldo. Fai passare l’antenna della ricevente ExpressLRS attraverso il supporto in TPU e fissa la ricevente usando una guaina termorestringente.

Collega l’unità aerea O3 al flight controller usando il cavo che hai modificato rimuovendo il cavo Sbus. Premi l’unità aerea nel supporto in TPU e infila il cavo della fotocamera O3 tra l’FC e l’ESC.

Monta la fotocamera usando due viti su ciascun lato attraverso gli smorzatori in silicone. Inizia con un angolo di inclinazione della fotocamera moderato piuttosto che aggressivo; potrai regolarlo in seguito per adattarlo al tuo stile di volo.

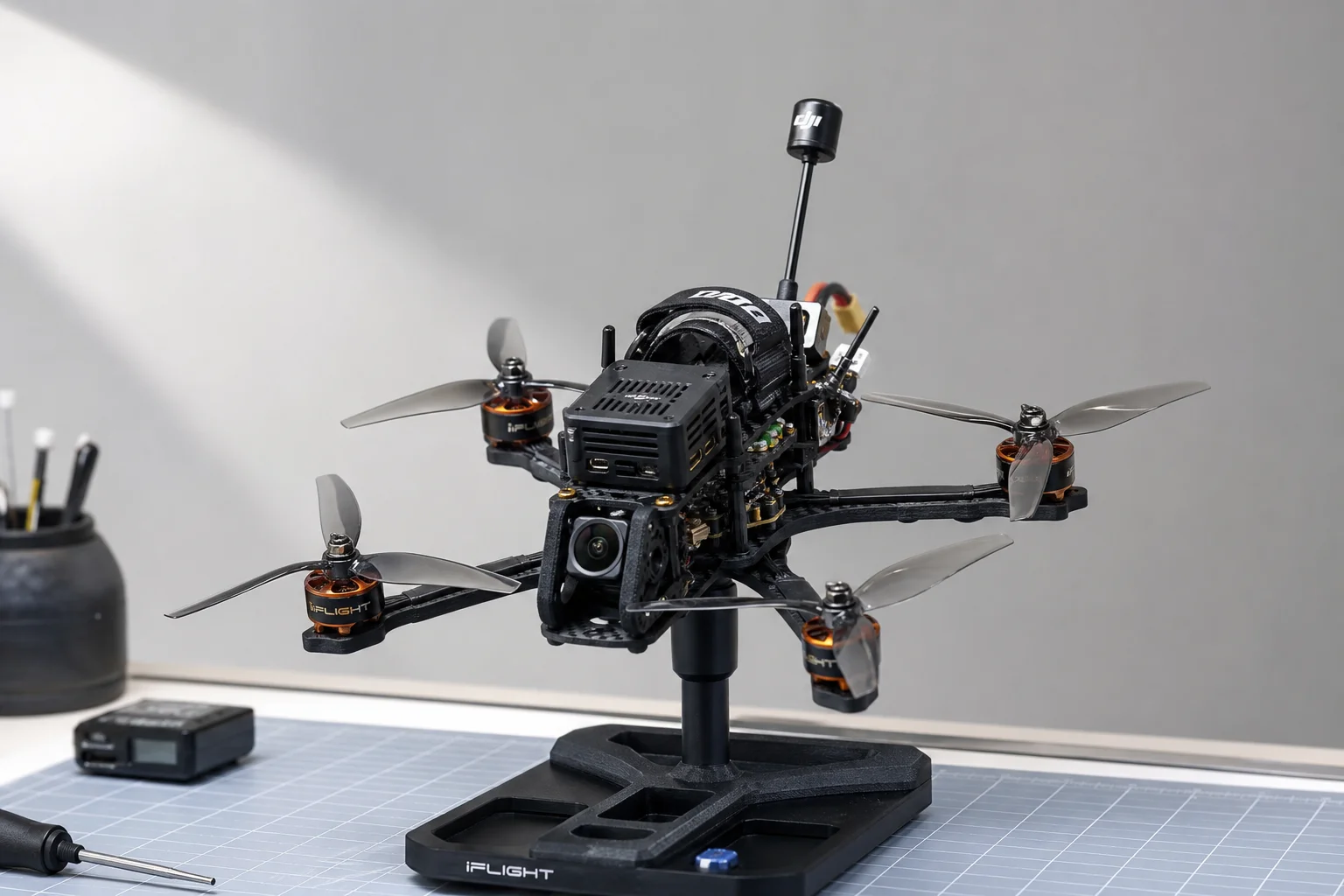

Completamento della build

Fissa il flight controller usando i dadi autobloccanti, stringendoli appena quanto basta per tenere l’FC ferma senza stringere troppo. Gli smorzatori in silicone devono ancora avere spazio per assorbire le vibrazioni.

Installa la piastra superiore, le eliche e le cinghie della batteria. Usa sempre due cinghie per la batteria su un quad da 5 pollici; una sola cinghia è insufficiente e la batteria volerà via in caso di crash.

Fai passare i cavi del motore tra l’FC e l’ESC per evitare che le cinghie della batteria premano direttamente su di essi. L’attrito costante delle cinghie può consumare l’isolamento dei cavi nel tempo.

Fissa i cavi del motore con del nastro adesivo per ultimi, facendoli passare ordinatamente lungo i bracci del telaio.

Configurazione Betaflight e primo volo

Prima di connetterti a Betaflight, inserisci la password nell’interfaccia web della tua ricevente ExpressLRS in modo che la tua radio possa comunicare con il quad.

In Betaflight, vai nella scheda Porte e imposta l’UART corretto per la tua ricevente, quindi abilita serial RX.

Vai nella scheda Preset, cerca DJI O3, seleziona il preset appropriato, specifica su quale UART si trova e applicalo.

Configura ExpressLRS in Betaflight andando su Preset, cercando ExpressLRS e selezionando il preset che corrisponde alla velocità di pacchetto della tua radio (250 Hz o 500 Hz). Spunta le caselle per ricevente seriale e HD Freestyle.

Vai nella scheda Motori e verifica la direzione del motore senza eliche installate. Usa la procedura guidata per la direzione del motore per assicurarti che la direzione di rotazione effettiva corrisponda al diagramma. Non abilitare l’opzione invertita a meno che tu non sappia cosa stai facendo.

Se il tuo ESC supporta DShot (come l’ESC Dolphin RC), impostalo su DShot 300. Questo abilita il filtro RPM sotto la scheda P, che migliora la fluidità del volo.

Configura le modalità di volo, inclusi armamento, cicalino e crash flip. Il crash flip è particolarmente utile per recuperare da crash capovolti.

Mantieni i PID di fabbrica per i tuoi primi voli. Di solito vanno bene, specialmente con un quad ben costruito. Puoi regolare e modificare le impostazioni man mano che acquisisci esperienza.

Costo e prestazioni

Questa build può essere completata per circa 150 dollari se usi un VTX analogico economico e applichi i codici sconto disponibili. Per chi inizia con un kit analogico CSX, questo rappresenta un percorso di aggiornamento conveniente verso un rig freestyle completo da 5 pollici senza spendere una fortuna.

Nei test, questa build offre prestazioni sorprendentemente buone per la sua fascia di prezzo. I motori offrono una spinta e un’accelerazione forti paragonabili ad alternative più costose. Lo stack Dolphin RC non mostra interruzioni o comportamenti insoliti durante la messa a punto e funziona in modo affidabile.

La vera misura del successo per una build freestyle è la durata. Questi componenti sono progettati per sopravvivere a crash, atterraggi bruschi e volo aggressivo. Se si dimostrano durevoli quanto le alternative più costose pur costando significativamente meno, questa rappresenta un’opzione genuinamente valida per i costruttori attenti al budget.

Conclusione

Costruire un quadricottero FPV freestyle 6S da 5 pollici è un obiettivo raggiungibile per chiunque sia disposto a prendersi il proprio tempo con l’assemblaggio e la saldatura. Questa guida fornisce una tabella di marcia completa dalla selezione dei componenti fino al primo volo. Inizia con strumenti di qualità, segui i passaggi con attenzione e non esitare a fare pratica con la saldatura su schede di scarto prima di lavorare sulla tua build reale. La comunità FPV è accogliente verso i principianti e, con pazienza e pratica, avrai un quad freestyle affidabile e durevole pronto per anni di volo.
